Bonjour,

J'ai longtemps parcouru les posts de ce forum avant de commencer la fabrication d'un video-projecteur DIY.
Comme je débute, ne pas hésiter à me donner des conseils.

Voici le matériel utilisé ( exclusiv-online, pc-look et récup ):
- HQI 400W
- LCD 7" ( dalle HITACHI - chip EPSON & NOVATEK FN150L17 V3.3 )
- Réflecteur
- Condensatrice 240mm + filtre UV
- Fresnel 305mm/160mm
- Varifocale 285-330
- Rheobus Silverstone
- 2 Papst + filtres
- Boitier d'alimentation PC et Ventirad de récup

Voir en page 3 les photos du vp terminé.

Distances:
Réflecteur-HQI-FiltreUV/Condensateur-Fresnel-LCD-Fresnel UP-Varifocale
1mm-30mm-100mm-15mm-15mm-260mm

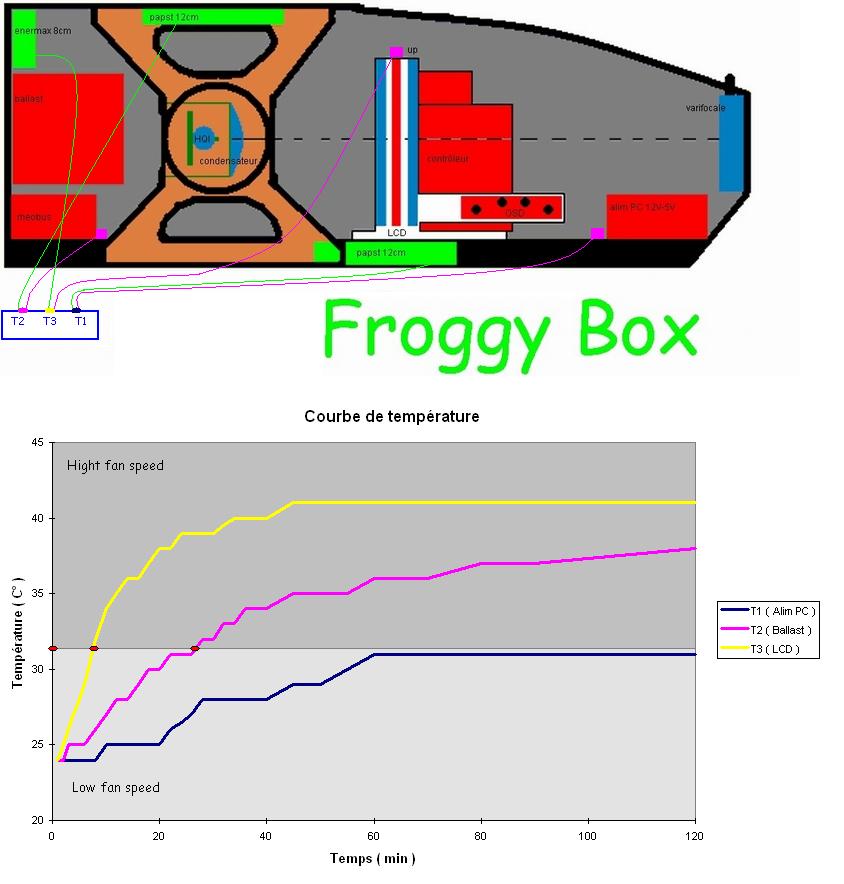

Plan:


Dimensions:
65*22*20cm

.. et voici les premières photos de la light-box.

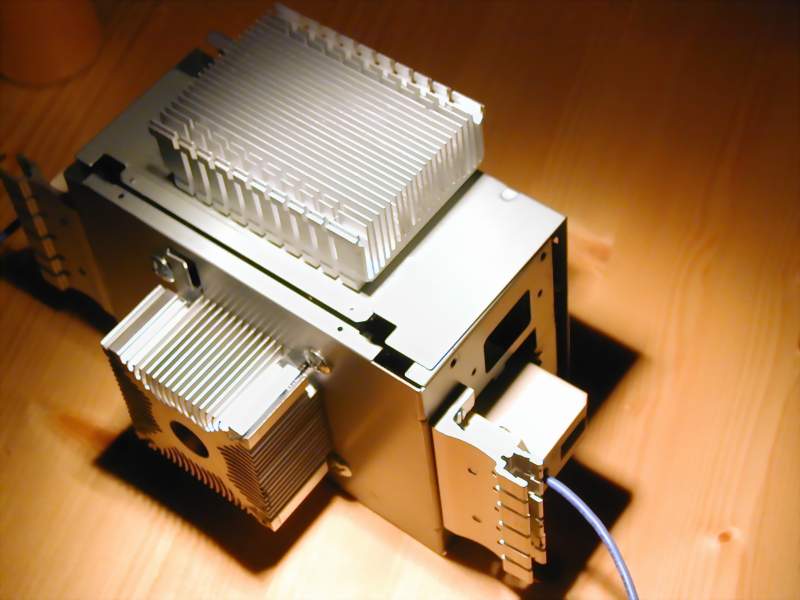

 :!: UPDATE :!: Le boitier est temporairement refroidi au moyen de deux ventirads, le temps de faire tous les tests hors boitier.
Un ventilateur unique - un papst - sera placé en mode extraction, au-dessus du boitier.<img src='' border='0' alt='user posted image' /> <img src='' border='0' alt='user posted image' /> <img src='' border='0' alt='user posted image' />

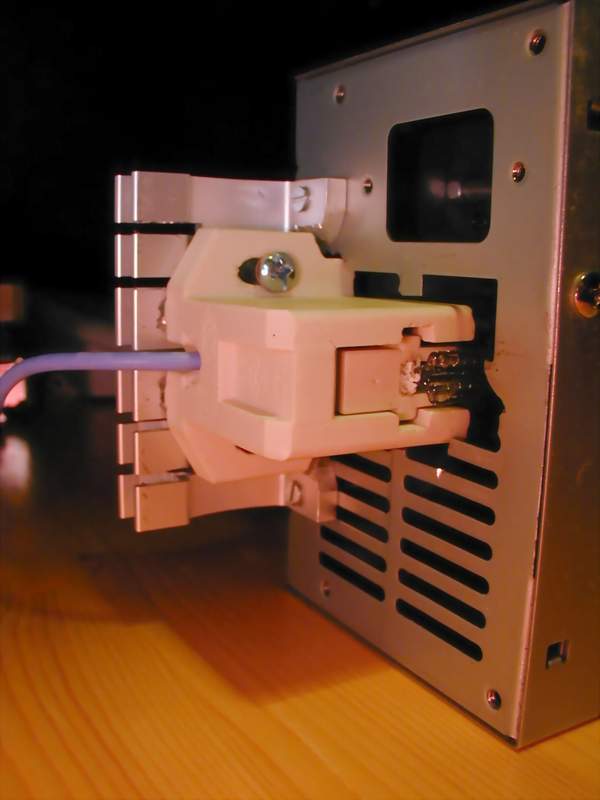

Les ailettes de fixation CPU extraites d'un ancien ventirad me permettent de fixer la HQI sur le boitier d'alimentation PC

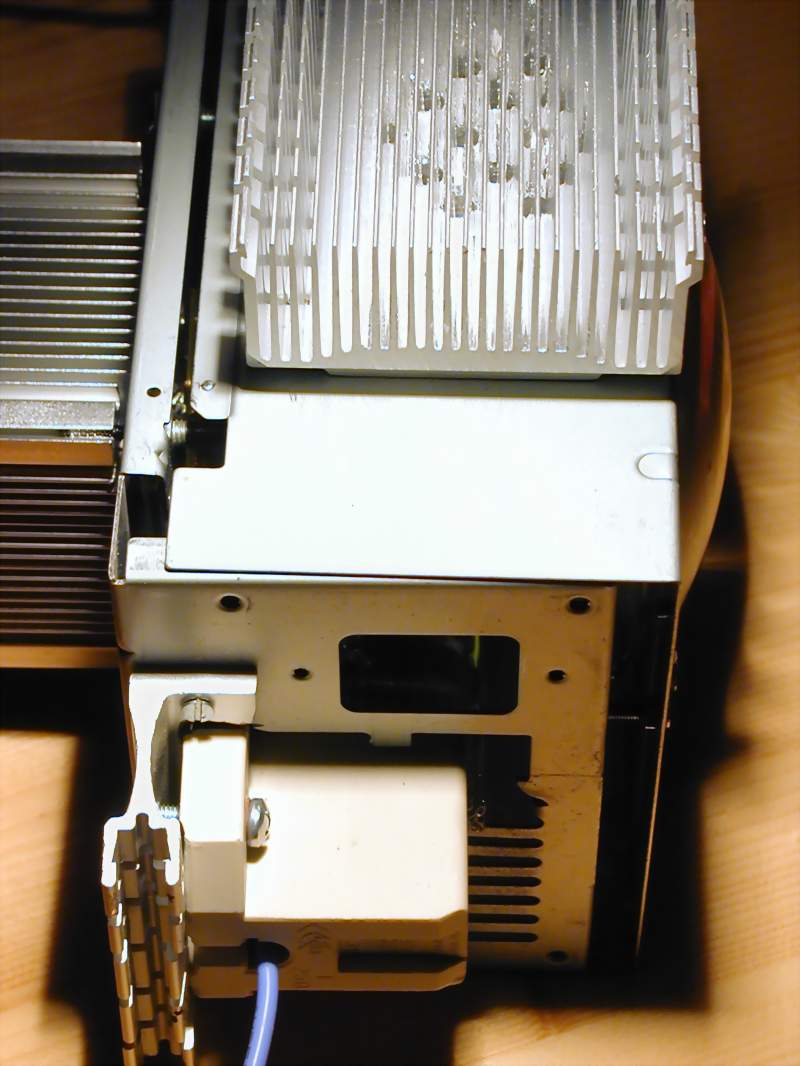

 :!: UPDATE :!: Un ventirad collé au dos du boitier, un autre sur le dessus pour refroidir l'ensemble avec quelques trous pour faciliter la ventilation du boitier par la convection naturelle de l'air chaud.
Y a plus la petite tâche noire produite lors du premier test par les 400 W de la bête   .

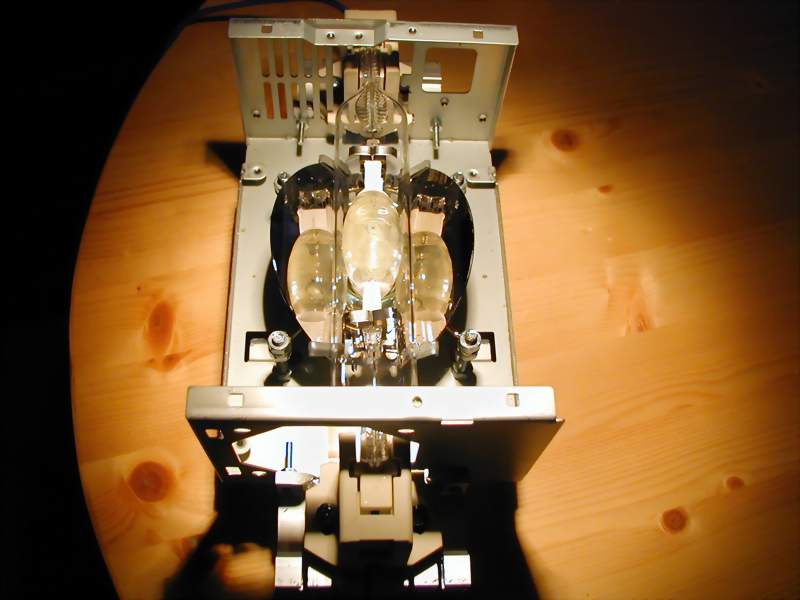

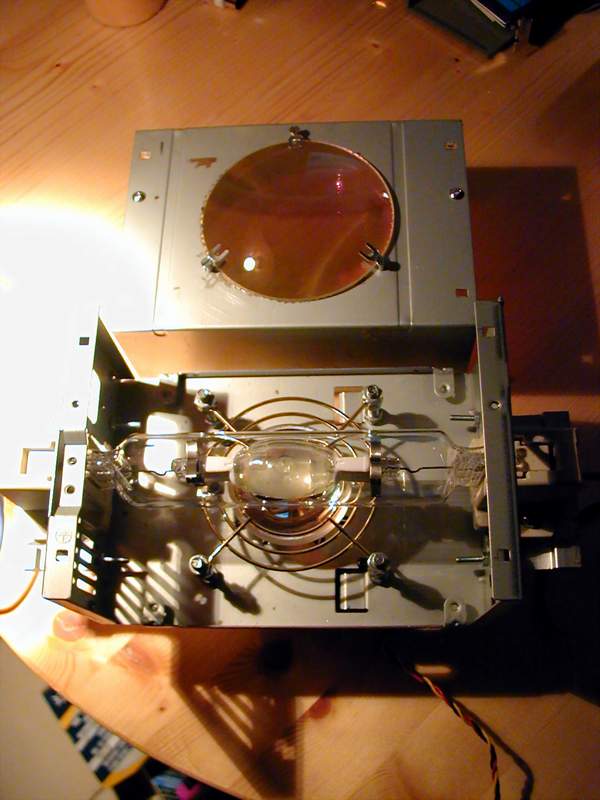

 :!: UPDATE :!: Le réflecteur d'exclusiv est coincé entre les deux parties pré-découpées d'une grille de ventilation sous la HQI. Le filtre UV et la condensatrice sont placés à 20mm de la lampe HQI.
Il reste pas mal de finitions à faire pour lisser le découpage de la tôle.

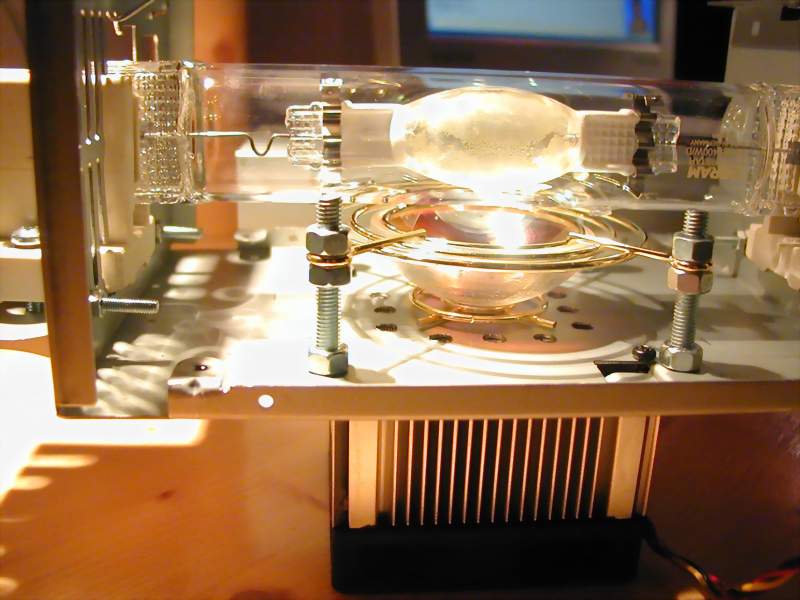

 :!: UPDATE :!: J'ai rajouté un nouveau réflecteur home-made par-dessus l'ancien:   un plateau de disque dur HS scié en deux   . Avantage: bonne réflexion et tenue à la chaleur. Avec cela, je pense avoir gagné quelques lumens.

J'ai aussi réduis la distance réflecteur-HQI à 1mm et augmenté la distance HQI-condensatrice à 24mm.

                   Salut
Je ne peux que te feliciter, c'est du tres beau travail, tres propre ... si tout ton VP est fait avec autant de soins .... Bravo et bon courage pour la suite.

A+

                   Encore un pro de la récup! beau travail!

                   WOUA!! beau travail !!
la tache noire, c'est ou la chaleur est plus forte, perces y des trous d'aéeration pour la laisser s'echapper.

@++
gégé

                   bien vue sa fait plaisir de voir quon est pas des bricoleurs du dimanche est bonne chance pour la suite

                   bravo le module

mais il va falloir drolement le ventiler car 400 w dans un module si petit ca chauffe

                   salut et bienvenue...ouais joli boulot d'intégration ce module de lumière...fait presque fini industriel

je te conseillerais plutôt de virer le radiateur et de mettre déjà ton 1er ventilo en extraction car on cherche plutôt à évacuer la chaleur du boîter plutôt que de le refroidir...ce qui n'empêche pas d'en mettre un 2ème par-dessus aussi en extraction pour aider à extraire ledit air chaud...je pense que ce serait plus efficace que d'utiliser les radiateurs...

                   j'aime l'aspect bourrin du rad pour refroidir

Jolie travail en tout cas    pour quand la suite et des tofs de l'écran ?

                   Salut

Tres beau bloc, vraiment soigné...

Par contre attention en 400W un HQI ca chauffe beaucoup, ta ventilation provisoire est largement insuffisante, tu risques de détériorer tes equipements (reflecteur et condensatrice).

Bonne continuation

                   Merci pour vos remarques . Effectivement j'ai encore du taf sur le bloc optique et des choses à expérimenter. A mons sens et je ne sais pas si vous êtes d'accord, les radiateurs sont à prioris plutôt destinés à refroidir le bloc optique et n'apportent pas grand chose à l'extraction de l'air chaud: les deux problèmes sont à traiter séparément. Je prévois effectivement de mettre un radiateur supplémentaire sur le dessus à l'endroit de la tâche laissée lors des premiers tests, le tout étant percé de part en part pour favoriser la convection naturelle de l'air. Un papst sera placé juste au-dessus en mode extraction, et un autre en poussée sous le bloc fresnel/lcd comme cela a été exposé de nombreuses fois dans ce forum. Ces deux éléments plus le boitier d'intégration définitif permettront je pense une bonne régulation/stabilisation de la chaleur. Le tout sera contrôlé par le rhéobus avec trois capteurs de température, des alarmes sonores et un ajustement automatique de la vitesse des ventilateurs. Mais en attendant le boitier - non commencé - je préfère malgré tout souffler un peu de froid pour limiter la chaleur sur le boitier ( à priori il n'y a que très peu d'air frais qui arrive directement sur la HQI et je sais qu'il faut l'éviter ).

Prochaines étapes: optimiser le réflecteur, régler les distance focales. Au fait : les distances réflecteur/HQI/condensatrice mentionnées plus haut ne sont en théorie pas optimales: est-ce que c'est négligeable, ou faut-il attendre un gain important en les placant à 1mm et 3.85mm?

                   jai bosse avec une hqi de 400w sur mon premier projet javais 4 ventillateur deux qui envoi lair et deux qui lexpluse je serai bien rester avec la 400w mais elle ne mapartenait pas  mais bon je te souhaite bon courage a toi

                   ou là là j'ai inspecté l'état du réflecteur après mes premiers tests et effectivement quelques points d'usure très très petits sont apparus ( ca ressemble à un pb mentionné par furby dans un de ses posts ).  Ce n'est pas encore très méchant mais faut vite prévoir une ouverture sur le dessus du boitier et le ventilo qui va avec.

                   ha ben vi...à 2-3 mm de l'ampoule...ça doit chauffer pas mal quand mm...moi j'ai pas encore allumé mon ampoule depuis que je l'ai reçue...j'attend de fixer le module dans le chassis pour le faire

j'verrais bien si j'ai les mm prob avec mon module lumière ouvert comparativement au tient  :?

                   Je vais contacter la hotline d'exclusiv pour reporter le pb et vérifier la compatibilité avec un 400W.

Quelques nouveautés sur la light-box: voir les updates en page 1:
- nouveau radiateur
- nouvelles ouvertures
- ajustement des distances
- rajout d'un réflecteur composé de deux demi-facettes d'un plateau de disque dur.

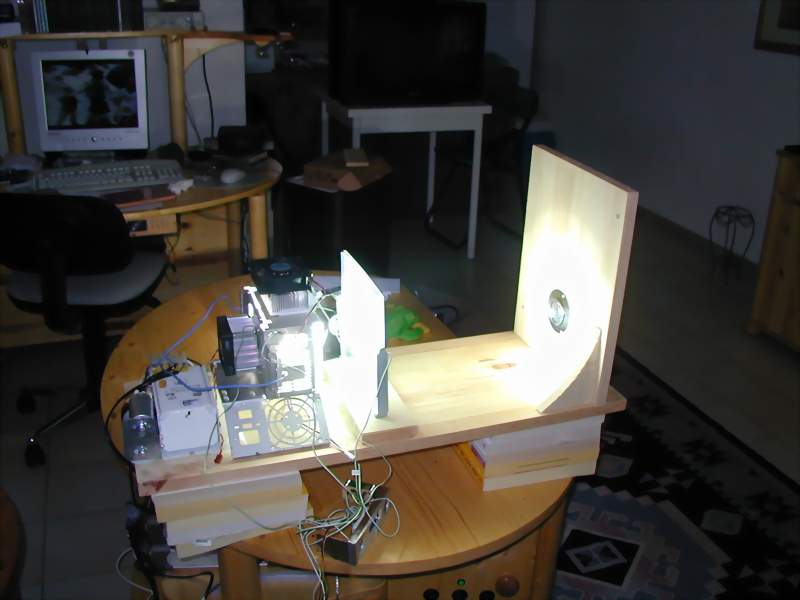

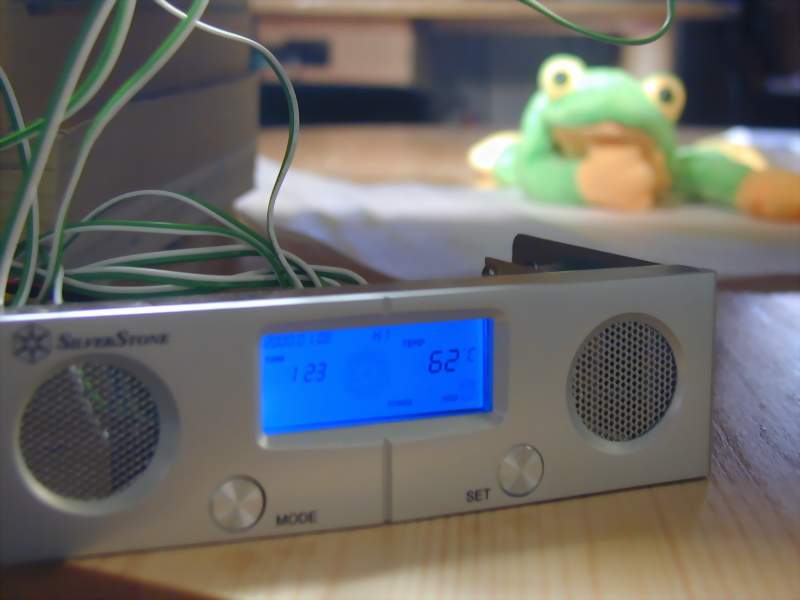

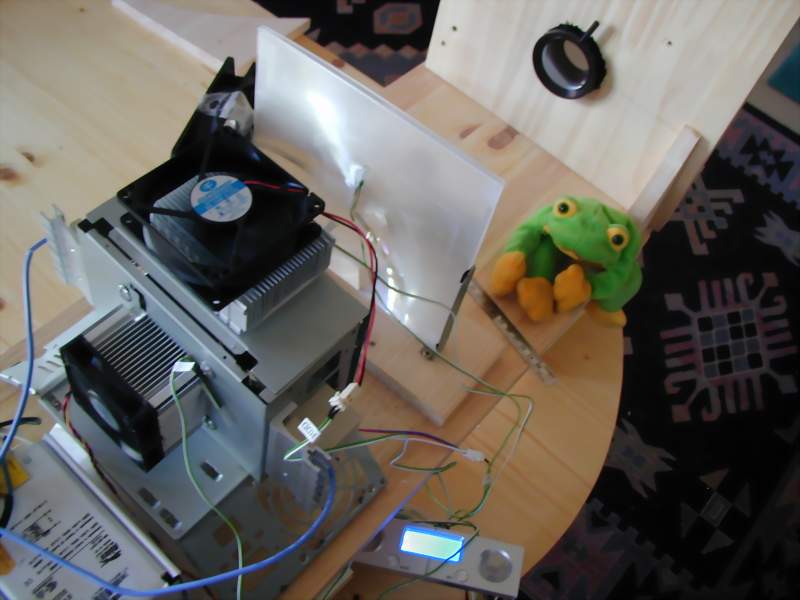

Froggy a également commencé le banc de test.


Il surveille la température et la vitesse des ventilateurs avec un rhéobus

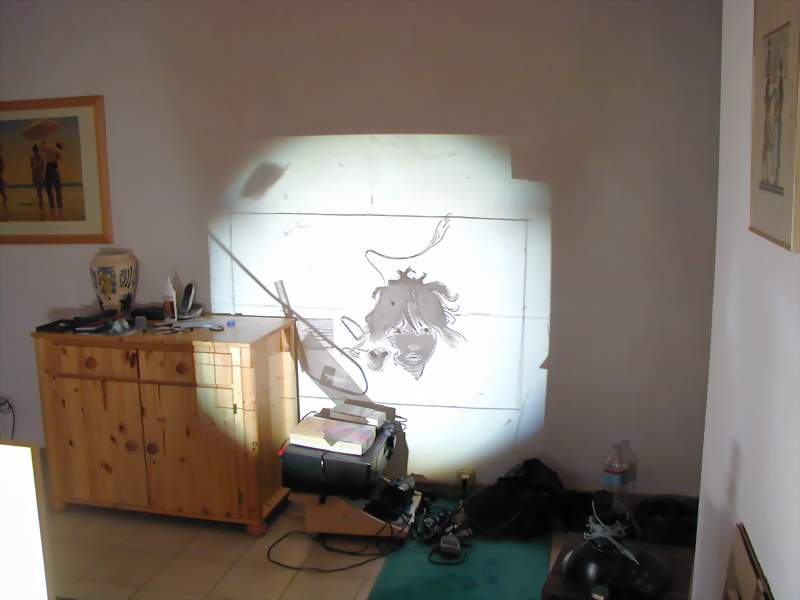

... et la lumière fut!


Oh la belle belle mire en plexiglas gravé ( en fait une chute de ce qui devait devenir une facade de PC - cf la facade animée MATRIX sur mon site - ). J'ai dessiné un rectangle à la dimension de l'écran LCD.

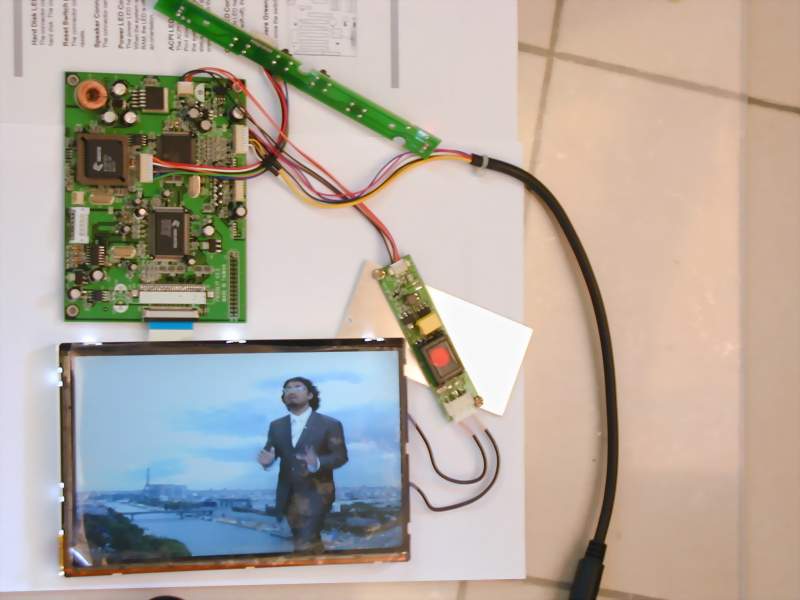

Le lilliput continue à marcher après démontage partiel

                   super ton instalation

jsuis impatient de voir la suite.

Mais de quel LILIPUT LIKE s'agit-il ?
Car on dirait qu'il y a pas de probleme de ribon sur celui-ci
Tous des cables faciles à souder, réparer...
Où tu l'a eut et à quel prix?
Et puis a-t-il les mêmes caratéristiques que le lili ?

Merci


normal kil ny est pas de pb de ribbon
il est pas demonté
ya encore le backlight
et ya pas de pb de ribbon sur les lillis, c juste kil faut pas les demonter 35 fois (comme moi)

                   exact, le démontage est partiel. L'écran est un lilliput like acheté chez exclusiv ( dalle HITACHI identique au lilliput ). Il faut faire attention à la petite nappe LCD: j'ai consolidé avec du scotch double face et ca tient très bien.

                   Ah, bein c'est un lilli alors, je croyais que c'était une autre dalle ...

et oui sinon on verrait aucune image sur la dalle

Il y a une bonne et une mauvaise nouvelle.

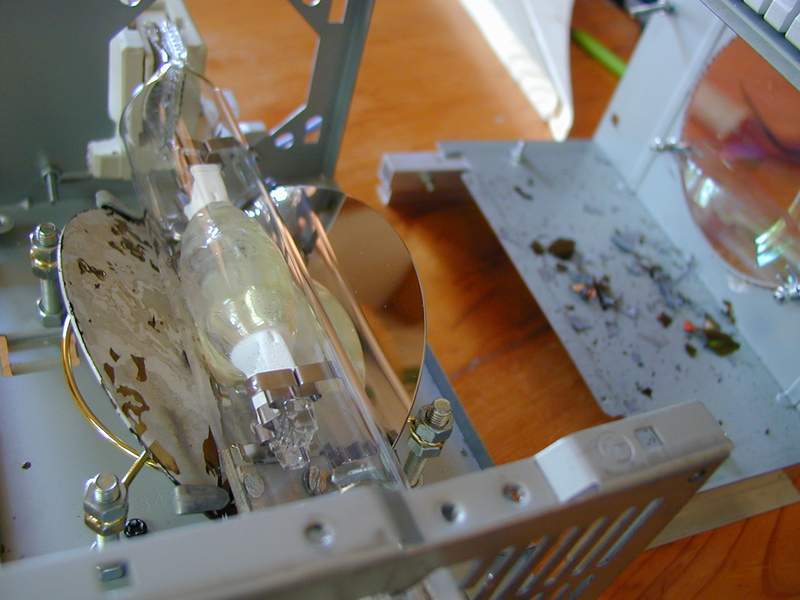

- La mauvaise d'abord: les plateaux de disques dur utilisés comme réflecteur ont perdu la couche métalisée au bout de 2 heures de projection de mon premier film



Dommage: la couche métalisée était vraiment très réfléchissante.
Mais ce n'est pas grave: ca fait avancer la science DIY.

J'ai donc enlevé les réflecteurs, comme c'était avant:

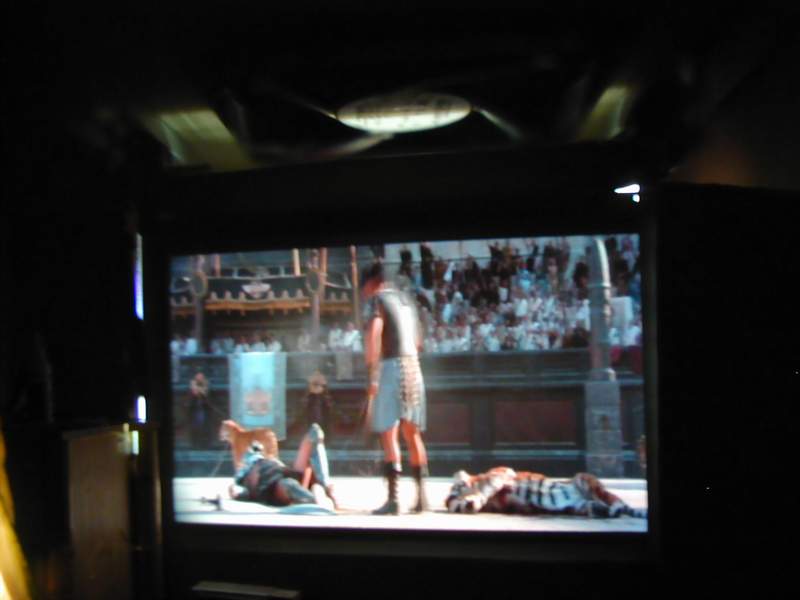

- La bonne: j'ai vu mon premier film - Gladiator pour ne pas le nommer -!! J'ai en effet monté l'écran LCD en lieu et place de la mire en plexi et en avant la musique avec la box provisoire. Le but: valider les distances entre les optiques, voir si la température se stabilise à des niveaux acceptables et surtout voir si l'image est acceptable avant d'investir dans l'achat des matériaux pour la boite définitive ( à priori tôle galvanisée ).

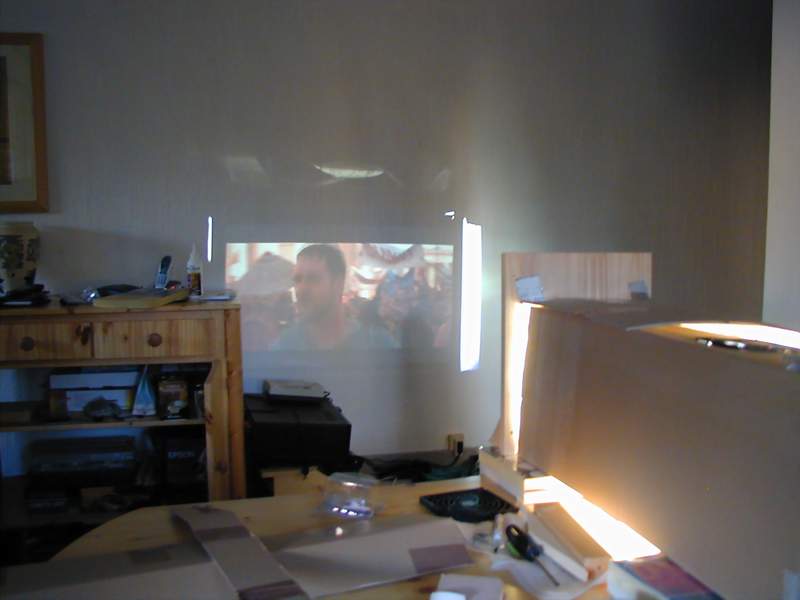

Dans une pièce éclairée, c'est fade: c'est normal. L'image fait 1m10 diag pour 2m20 de recul. A terme il y aura je pense 5m de recul: faut voir si la perte de luminosité n'est pas trop importante à cette distance là.


C'est beaucoup mieux dans le noir. Attention: soyons honnêtes. l'apn améliore le contraste des couleurs et de la lumière. En réalité c'est légèrement moins lumineux et moins coloré.


Il y a quelques fuite de lumière qui seront faciles à faire disparaître ( le ventilateur est très visible sur le dessus ). C'est même très très bien, voir jouissif au vu de l'installation provisoire.


Et scrountch ( oups pas fait exprès de prendre celle là )


Ouala. C'est plein de promesses pour la suite:
- fixer de façon définitive la dalle LCD sur un support en allu
- usiner/assembler le boitier définitif

Ce soir, mon premier match sur grand écran
Allez les bleus... ( euhh désolé je me suis emporté   !)


plus t loin plus tu perds des lumens

Tu t'es jamais énervé sur un cd en le cassant quand le cravage a merdé, pour te rendre compte que ça n'allait pas aller

                   essai comme moi de te servire dun saladier en inox jai acheter sa a la foire fouille 3ou4 euro et je me plain pas des resulta est de plus il y a tous les diametre


Sur un CD oui, sur un disque dur non. .
En sciant le disque dur en deux, cela semblait très solide à tel point que je n'avais pas remarqué qu'il y a avait une couche de surface. D'autre part, il n'y a qu'une demi-face de détruite: celle du dessus qui se prend le plus de chaleur. L'autre est nickel. Peut-être que ca peut marcher avec une 250W, mais je ne suis pas persuadé d'un véritable gain. A écarter donc.



Tu parles d'un saladier ou d'une louche? Quel diamètre? Je vais y penser si je m'apercois que la luminosité est insuffisante. Merci pour le conseil.

Dsl, j'ai pas fait attention

Je sais je suis lent mais j'ai pu avancer un peu.

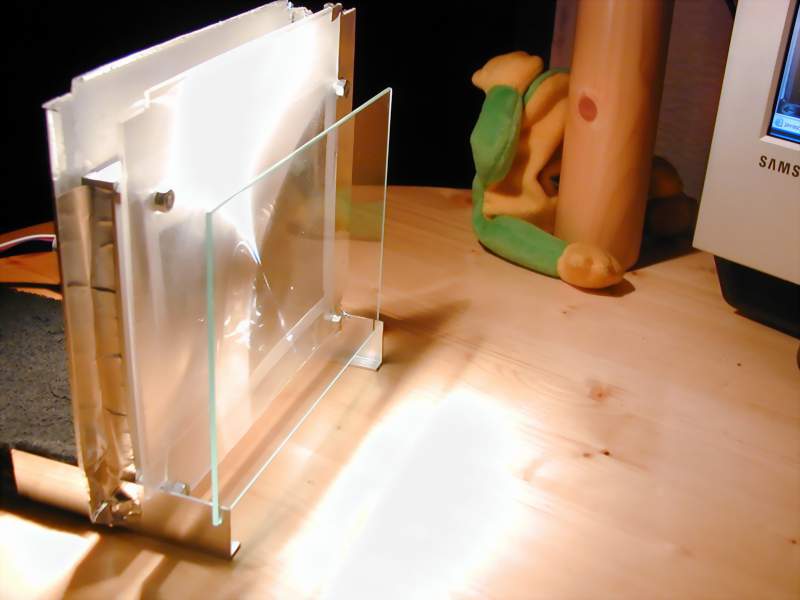

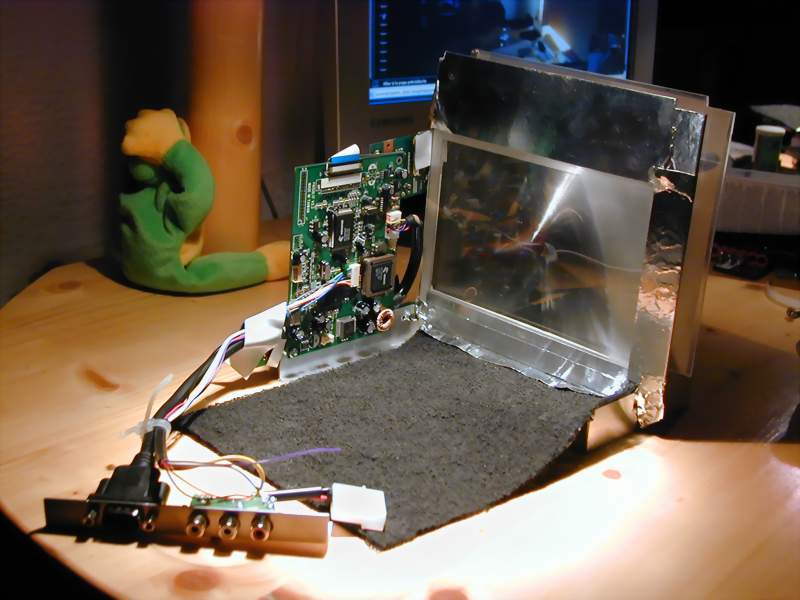

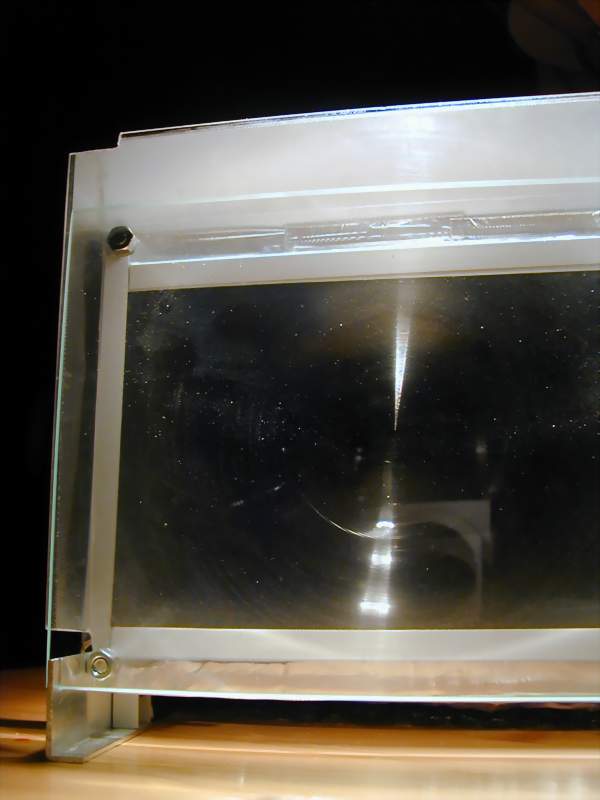

J'ai enfin fini le bloc LCD: l'ensemble fresnel-LCD-fresnel-vitre est fixé sur une équerre en alu. Pour éliminer les fuites lumière, j'utilise du scotch alu opaque et un bout de filtre de hotte noir qui permet de laisser passer l'air ( ventilo 12cm prévu sous le bloc LCD ).

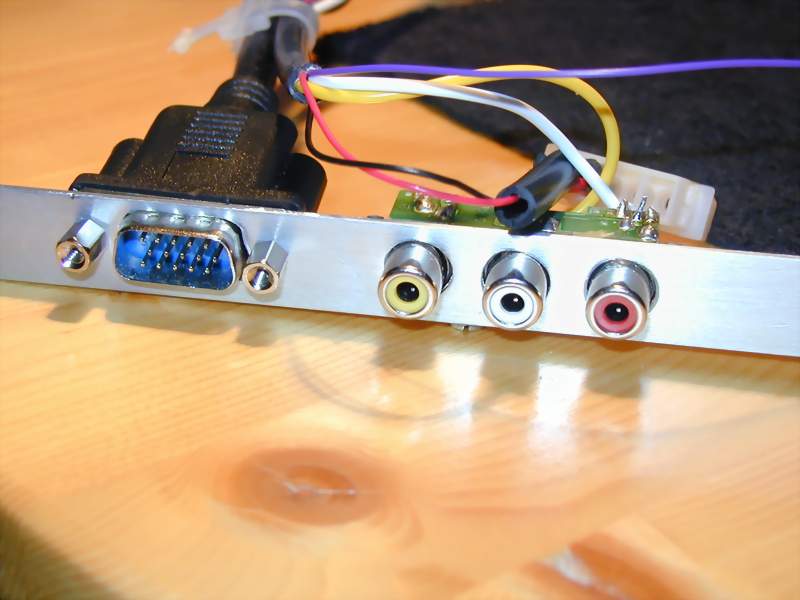

La jolie facade en alu intègre l'entrée VGA et les 2 entrées composites : j'ai récupéré les prises d'un adaptateur RCA-péritel et soudé les fils dessus. J'ai également soudé une prise molex d'alim. PC sur les fils d'alimentation 12V.



La vitre protège bien de la chaleur.



La dalle LCD est fixée dans un cadre ALU en forme de U. J'ai réutilisé une partie du cadre original + du scotch double face pour donner de l'épaisseur et consolider l'ensemble.

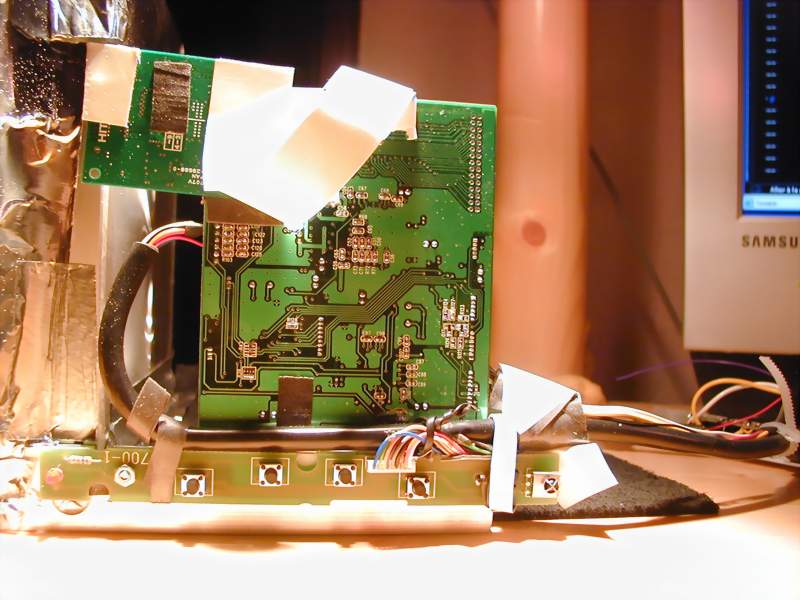

La carte contrôleur et la barette qui intègre les boutons de commande sont fixées directement sur une équerre en alu.

En fait j'ai bien avancé sur le reste aussi puisque la box sera finie ce WE  !!!

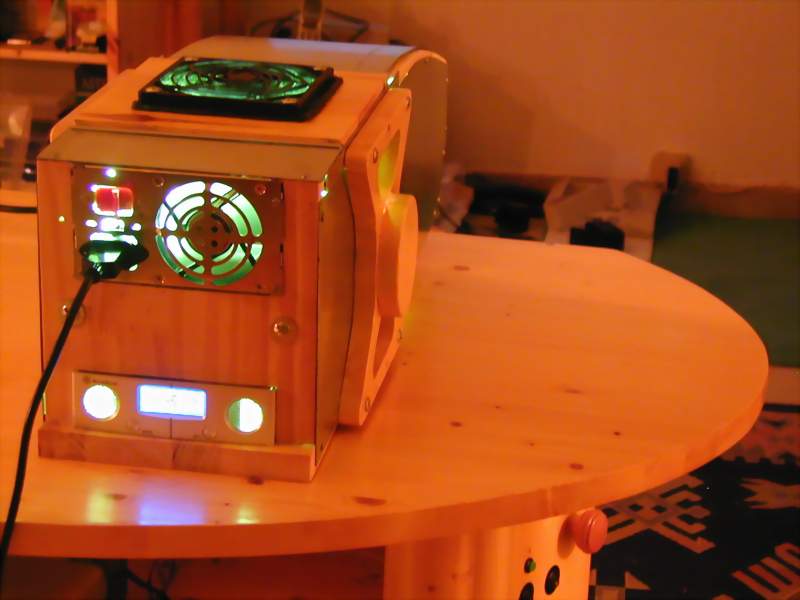

                   Un petit bout de la box ( vue de derrière ) avant de montrer le reste ...



                   Dit moi , il parait qu'une HQI 400w sur un lilli rendait les noirs trés gris ????

Qu'en pense tu ??

tu arrive a ce que les couleurs reste originale ?

                   Pourquoi du double face pour consolider la nappe et pas du simple face épais de type Chatterton ?

                   Pour mettre une couche de papier de l'autre coté.

                   idem je trouve tes couleurs pas délavées du tout pour une 400W!
quels sont les réglages de ton lilli?
tu es satisfait du résultat? (couleurs, luminosité?)



Alors pourquoi mettre du papier ?

                   Parceque du papier c'est un peut solide face a une lame de cutter.

Le plan

Le résultat final, genre canon

En fait je n'ai pas trouvé de simple face avec une épaisseur équivalente à celle du double face

Le réglage par défaut est correct dans l'obscurité totale. Le noir est correct avec simplement le centre de l'écran qui vire très très légèrement vers une teinte noire-rouge par endroit ( mauvais réglage du réflecteur ? ). Cela ne se remarque que si noir complet de l'image. Un générique de film par exemple passe parfaitement bien - l'oeil humain s'adapte et oublie dans ce cas le différentiel de couleur. Je vais essayer de mesurer l'uniformité de luminosité sur l'écran avec une photo-résistance pour avoir une idée plus précise sur le sujet.

Je pense qu'il faut monter l'intensité et la couleur si la pièce est éclairée - mieux vaut regarder un écran TV dans ce cas. Plus généralement, pour une solution à 600 euros, une image de 2.20m*1.30m avec 4.5m de recul et une projection sur un mur blanc ( tapisserie blanche avec malheureusement des petits reliefs ) je trouve le résultat très convainquant. Avec un meilleur écran ce sera le top mais je vais avoir du mal à trouver qqchose de taille équivalente et discrêt.


Tu vas chez un soldeur de tissus, tu prends de la toile occultante pour store. Ca ce vend au metre et ça a une largeur de 1,40 a 1,50 metre.
Le rendu est + qu'excellent.
@++
gégé

                   merci pour le tuyau. Je va de ce pa fouiner.


C'est quoi la source video ? (TV SECAM ?)
Toi qui a acheté chez exclusiv peux tu me confirmer qu'il prend bien le secam.
