chalut tout le monde.

alors voila , je débute mon premier projet allinbox :

-écran 15" ( dont 2 lignes en longueurs de pixels mort... enfin c'est si je ment sort bien je ferais avec du neuf la prochaine fois on va dire que c'est un entrainement la )
-HQI 250W
-Fresnel 214/326 splitter. ( j'ai un problème avec eux , je l'explique plus tard )
-un double objectif récupéré sur un rétro, focale environ 330 , et d'un diamétre de 12 cm .




donc deja voila ma lightbox en photo que j'ai terminer ces jour si :


et voila le module Fresnel TFT que j'ai fait cet aprés midi :


le montage du module Fresnel tft une foi terminer:





bon voila pour le moment je n'avais pas eux d'enorme problème , mais j'ai remarquer quelque chose qui me parai bisare....
mes fresnels ne sont pas parfaitement plates, et je ne les ai pas deformé moi même, je les ai recu comme sa , la deformation et légere mais je préfére vous demander au cas ou je suis en train de me faire un Video projecteur avec des résultats bon, impossible a avoir...

voila un petit apercu de ce que sa donne pour la deformation :


en réaliter c'est assai léger , mais sa se voi fort quand même donc qu'est ce que vous en pensez ??? je ne peus pas avoir de bon rendu avec sa ?? ou est ce que toutes les fresnels sont un peu déformé d'origine ??

enfin... besoin d'aide la

salut,
pour les fresnels ya moyen de les remettre à plat avec un s^che cheveux, mais attend confirmation de qqu'un d'autre à savoir si c'est la meilleur méthode. Sinon conseil: prévoir un cadre bien rigide collé ou vissé pour empécher qu'elles se déforme de nouveau, c'est à prévoir. bon courage pour la suite et en prenant le temps de lire les projets existants pour être bien inspiré etc..


---------------
Soutenons Allinbox:
http://www.allinbox.com/dons/dons.htm
http://forum.allinbox.com/aspectge [...] 8892_1.htm


tkt pas pour l'inspiration sa va bientot faire 1 ans que je traine sur le forum et que je regarde un peu tout ce qui passe

sinon sa provoquerais quoi une déformation de ce type ???

coin noir ??? ou seuleument deformation ??? ou flou au millieu... enfin... vous voyez ce que je veus dire ?

c'est cool de partir avec  un projet mûrement réfléchi




Si c'est faible pas grand chose, si c'est prononcé pour f1 ça peut-être heureux ou malheureux en coin noir (tout dépend du sens de la déformation). tout dépend à quel degrés c'est déformé. Pour f2 c'est sur la netteté que ça peut gêner, faut voir à quel point.



---------------
Soutenons Allinbox:
http://www.allinbox.com/dons/dons.htm
http://forum.allinbox.com/aspectge [...] 8892_1.htm


okai merci fif ^^

j'ai trouver comment réglé un peu le problème , sa ne sera pas tout a fait droit mais je pense que sa ne pourra pu guaché le rendu... j'en serais sur que quand j'aurais fini lol.

je re-post quand j'ai du nouveau

Slt,

Je pense aussi qu'un petit coup de seche cheveux les remettra droite. En tout cas ta du te faire sacrement chier pour relier les deux cartes controleurs, pour qu'il soit deportable ???!!!!

Bonne chance.

j'ai réussi a remétre droite les fresnels ^^ , elle était fixer qua droite et a guauche , donc le milieu résté.... flotant ( trouve pas le mot juste mdr ) donc j'ai juste mi une petite calle de 5mm depaisseur , et de 2 cm de long au centre de la longueur, et j'ai mis un morceau de double face bien costo , et hop ! c'est tout droit ^^ ( même vérifier avec un niveau lol ) , mon projet re-continu dans le bon sens pour le moment alor je suis soulager une foi de plus , merci quand même pour votre aide ^^

pour le déportage de l'éléctronique ... une matinée compléte . par contre ce ne sont pas des cartes controleurs un , la carte controleur est dans le bloc en acier gris sur une des photos (qui est relié a l'éléctronique de l'écran)
enfin bref...  j'ai eu d'enorme frayeur (pastille de soudure qui avais sauter... j'ai du jouet au multimétre pour trouver un point équivalent où souder), ensuite g mi un coup de colle a chauffé dessu , ca fait un peu dégueulasse mais au moin j'ai moin de risque qu'une soudure lache.... c'est souder a la surface , un geste brusque et sa aurais lacher , la sa me permet d'être un peu plus rassurer lol

mais tu a résond , j'en ai ch*er ( de plus que j'ai bousiller 2 lignes de pixel sur toute la longueur.... enfin tenpi un la perfection sa sera pour le prochain projet ! )
falais bien que je me doute qu'un écran 15" a 80 euro neuf a auchan... y devais y avoir un truc quelque par ! bingo.... déportage de l'éléctronique extremement difficile . l'erreur du débutant .

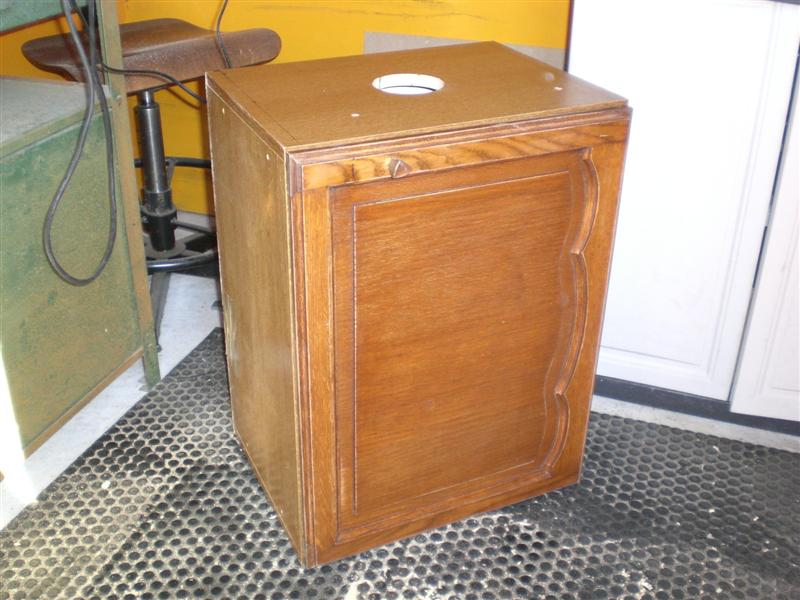

bon ^^ pour la box g trouver un mini meuble dans un magasin de meuble d'occaz qui est dans les dimensions longueur et largeur pil poil se qu'il me faut !!! donc je pense aller l'acheté demain , seul problème je ne c'est pas combien va prendre le system une foi réglé en hauteur du coup j'ai peur d'étre trop cour.... enfin au pire je virerais le haut pour l'agrandir !

je poste des images dé que je l'ai en ma possétion ^^

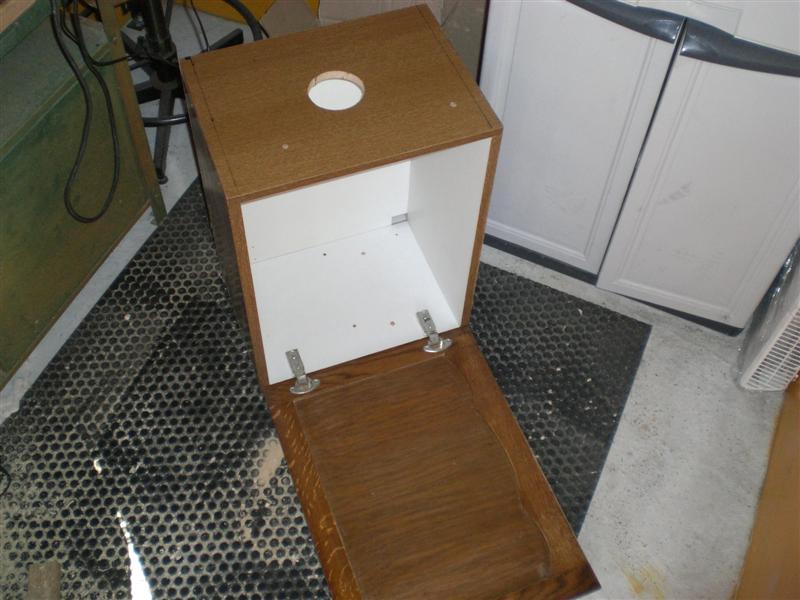

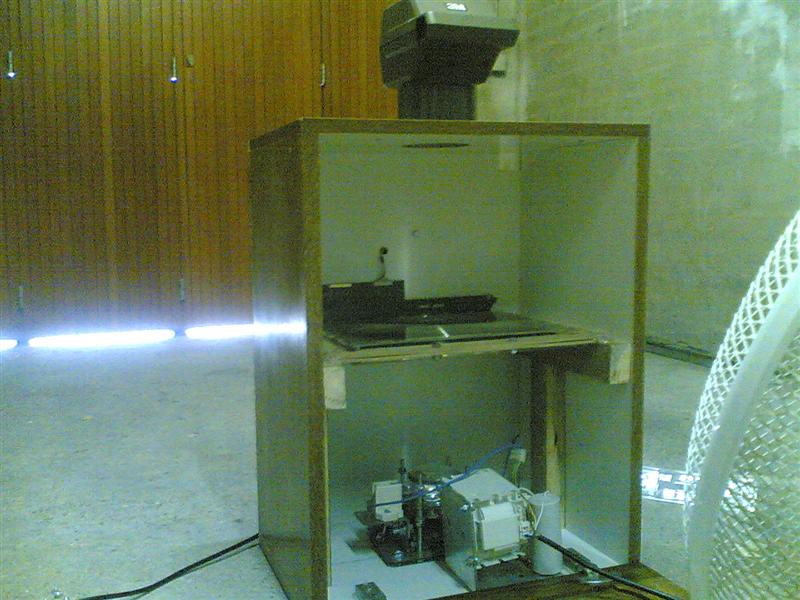

et voila pour ceux que sa intérrésse lol , les photos de ma Box ^^






bon ben niveau hauteur je pense que sa va étre trop cour de 7 8 cm.... donc je pense monter l'objectif dans une goutiére de même diamétre afin d'avoir un moyen de réglage de la néteté.

question :si la goutiére ou je vais méttre l'objectif est trop grande , est ce que sa vas poser problème ??? ( 7 a 8 cm )

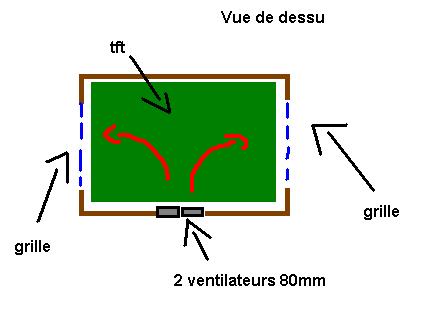

2 iéme question : je souhaiterais faire la ventilation de mon tft comme sa

si je souffle juste sur le tft mais que je ne met pas de ventilateur en extraction , est ce que sa sera suffisent pour refroidir la dalle ?

bon j'en suis au réglage de la box, j'ai un problème de coin noir que je n'arrive pas a résoudre j'ai essayer de bouger la distance HQI -> f1 mais rien a faire j'ai toujour des petits coins noir , mais élément sont bien centré et parralléle j'ai re vérifier , est ce que sa pourrait venir du trou de l'objéctif puiske l'objéctif est a environ 6 cm du trou ??

besoin d'aide svp

c'est possible que ce soit le trou trop petit sur la box, vérifie avec une feuille blanche si le cône de lumière sortant de F2 n'est pas gêné par le diamètre du trou avant de rentrer dans l'objectif.


---------------
Soutenons Allinbox:
http://www.allinbox.com/dons/dons.htm
http://forum.allinbox.com/aspectge [...] 8892_1.htm


ben justement j'ai deja fait le coup de la feuille et aparament je vois bien le rectangle flou concentré qui est bien au centre du trou et il n'est pas du tout géné donc... je commence a vouloir donner un coup de pied dedan je teste depui smidi

voila ce que sa donne ( sur la porte de mon garage )

merci fif de ton aide

enfin la... je suis totalement perdu

EDIT 30 minute plus tard : toujour rien aprés beaucoup d'essai je commence a croire que c'est le trou de l'objectif... mais j'ai peur de défoncé le dessu et que sa n'arange rien....
quand j'éloigne le module Fresnel tft de la HQI les coins sombre saccentu , de même quand je les raproches....  donc en gros je suis bien réglé en distance HQI f1 mais il y a un autre pépin

je vois pas pourquoi, a part un trou trop petit??? t'aurais pas inversé f1 et F2 par hasard...non?
tu devrais faire si tu ne l'a pas encore fait une simule calcul image. pour vérifier et comparer les valeur trouvées ainsi que tes valeurs réelles sur la box.

directement ici en javascript:
http://www.allinbox.com/Programmes [...] Image.html






---------------
Soutenons Allinbox:
http://www.allinbox.com/dons/dons.htm
http://forum.allinbox.com/aspectge [...] 8892_1.htm

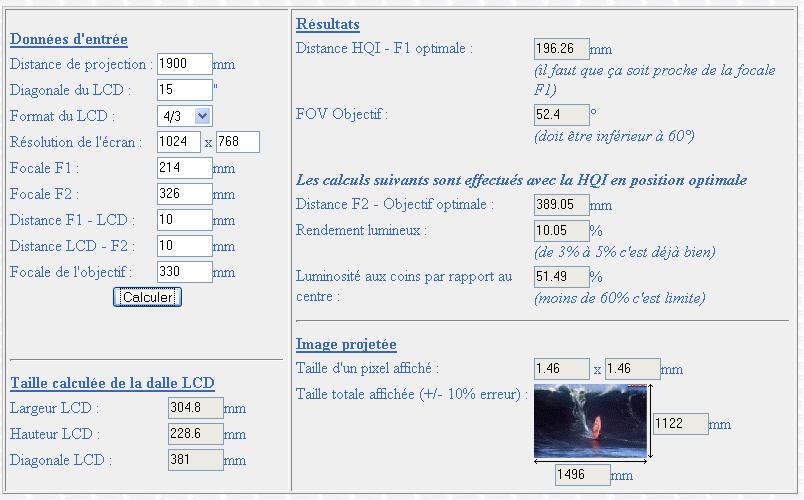

effectivement avec calcul image mais coin sombre sont a 50% alor qu'il faut plus de 60...

mais je ne vois pas comment je peux résoudre le problème a par en changan ma distance de projection mais sa ne vas pas je doit avoir une image qui , en hauteur , ne doit pas dépasser 1 métre donc je ne peux pas reculer le VP


Tu as essayé en raprochant la condensatrice de l'hqi et/ou en l'enlevant ?

je ne peus pu la raprocher elle est a 1mm
mais j'ai essayer de l'enlever oui , mais c'est pire

avec tes paramètres c'est pas mal en théorie avec:
Distance LCD - F2 : 100 mm

Sinon F1 en 220mm fait que le cône hqi/f1 est de 45° env. ; la hqi plus plus proche mais angle plus ouvert donc normal que la lumière soit plus au centre.
avec F1 330mm tu aurait moins de rendement en lumiére mais une meilleur uniformité.


Mon  projo 17" dans sa première version  avec objectif de 330mm et f1/f2 de 220 /330 avait les coins sombres aussi, l'objo  (330mm env) était un varifocale de 70mm de diam. je pense qu'une f1 330mm améliorerait mais pour la focale courte c'est clair que l'image est grande pour une distance de projection faible.


En tout cas sur ta photo l'objectif semble d'un diam^. sup. au diam. du perçage*.
De plus le trou est cylindrique le cône et de lumiére est...conique >>> *de combien?
Ca peut jouer un peu même si c'est pas la principale raison.

---------------
Soutenons Allinbox:
http://www.allinbox.com/dons/dons.htm
http://forum.allinbox.com/aspectge [...] 8892_1.htm


ben c'est ce qu'il me faut une image grande pour une distance de projéction assai courte , enfin sans abu

sinon donc en gros a part changer ma fresnel j'obtiendré pas une Super uniformité sans coin sombre etc etc ???

pour savoir si je cherche a avoir l'image parfaite dans le vent

j'ai reculer la distance de projection a 2 métre 30 , les coins sombres sont moin présent , l'image est potable on va dire , c'est pas trop génan.

donc je dois garder mes reglage en sachan que j'arrive pas a avoir mieu  et que c'est donc normal qu'avec ma configue j'ai des coins sombres ???

confirmé moi que je me dise que c'est fini pour lé réglage paske jdevien fou

enfin la l'image est devenu potable , petit coin sombre mais bon de tte facon j'arrive pas a avoir mieu en 5 heures de teste

donc qu'est ce que vous en pensez ????

( en tout ka merci ! )

le diamétre de l'objétif ( la lentille en elle même  ) fait 9 cm , le trou fait exactement 9 cm de diamétre , et le petit tuyau fait aussi lui 9 cm de diamétre , en gros tout est a 9

Comme tu fait des essais, évite de trop allumé la HQI pour des courtes périodes, c'est pas très bon pour elle.
Fait une simule avec calcul image mais F1 330mm et je pense que c'est mieux. calcul image évite d'être empirique sinon c'est galère de chercher les distances à la main

sinon ton objo est de grand diamètre donc rien à redire quoique une focale plus longue permet d'avoir le vp derrière soi.
 le cône de lumière est conique et le passage cylindrique (tuyau), ton entrée d'objectif de diam 90mm doit recevoir une tache de lumière de diamètre 90mm environ (coupe du cône à l'entrée de l'objo = cercle de 90mm). Ca aussi  peut être cause de coins noirs trop visibles.

dit autrement: ton objo est-il assez dégager pour recevoir la totalité du cone de lumiére sur son ouverture (entré) ?
le tuyau fait quel longueur?


---------------
Soutenons Allinbox:
http://www.allinbox.com/dons/dons.htm
http://forum.allinbox.com/aspectge [...] 8892_1.htm


Quelle est la focale de ta condensatrice ?

ben pour moi l'image quand elle passe dan l'objéctif est plus petit que 9 cm , n'empéche que quand je met l'objéctif direct sur le meuble sans métre la ralonge "goutiére" l'image est omogéne partout , pu de coin sombre , mais par contre forcement c'est flou..... sinon faudrait métre le VP a 4 métre pour une image.... un peu trop grande

par contre pour la F1 330mm tu as réson tout est parfait sur calcule image avec et sa ne change mm pas ma distance de projection

j'aurais du réfléchir a 2 fois avant d'acheter une double fresnel 214/326.....

donc ben en gros j'en conclu que c'est le meilleur résultat que je peux obtenir...  boh tenpi un l'érreur du débutant

je vais éloigner mon VP a 2.5 métre , je redimensionnerais l'image avec powerstrip , je perdré en résolution et en luminositer vu qu'il sera + éloigner mais au moin j'aurais kazimen plus de coin noir....

la perfection sa sera pour la prochaine foi !....

enfin faut pas baisser les bras lol , faut que je le finisse bien quand même !!

dit , tu pourrais me dire quel avantage sa m'aporterais de peintre l'intérieur de la box en noir avant de tout monté ????

P.S : pour ma condensatrice , E.F.L. : 127.5mm
Diamètre : 76.4mm
C.T. : 16.17
E.T. : 2.84
R1 : 61.4
R2 : 0

( de chez izzo)

Pour ta config, ce que je trouves de mieux:
- distance condo/f1 : 176mm
- distance source de lumière/condo : 33mm
ce qui donne: 54% de luminosité aux coins par rapport au centre pour 1.63 de gain lumineux.
C'est pas terrible.

Avec une condo de 80 (100 de diametre) et une f1 de 330:
68% de luminosité aux coins par rapport au centre pour 3.22 de gain lumineux.

effectivement sa sré plus chouette

enfin c'est enbétant dans le sens que je suis ruiné lol , surtout que c'est la 2 iéme fourné de fresnel que j'ai acheté lé premiere aillan fondu....

je vais adapté lé réglage au mieu en éspérant men sortir pas mal , de toute facon si je vois que je m'en sort j'en ferais une nouvel avec un écran plus petit paske 15" la box est difficile a ranger lol...

merci beaucoup pour votre aide !! je post des photos de l'avancement des que j'en ai

sinon quelqu'un pourrait me dire pour la peinture noir a l'intérieur de la box ?? ( lé  avantages ) , et aussi si mon system de ventilation sera sufisan. c'est les 2 grosse question ki me reste a résoudre pour avancé

merci !

1er avantage de la peinture noire : cela élimine les reflets parasites
2eme avantage : c'est joli
c'est tout ce que je sais.

sa marche =) donc si sa peut améliorer le rendu.... je passerais a cora

sinon personne pour ma ventilation ???

tu as justes 2 ventilos de 80 c'est ca ?
avec 250 watts ca va pas aller d'autant plus que ta box est verticale et la chaleur monte donc ta dalle va se prendre plein la tete.

ouille espoir kasser....
tu me conseil quoi alor ?

3 ventilateurs de 80mm et 2 de 60 mm coller sa iré ???
( une vue de face , derriere il y a le tft )

comme sa

le problème c'est que du coup il va me résté qu'un ventilateur de 220Volt pour le conpartiment lightbox sa risque de faire juste

T'avais pas dit que tu avais un ventilateur en 220v (ou alors j'ai mal lu)
Dans ce cas tu le gardes en effet pour extraire l'air chaud de ta lightbox et une ouverture en face

un exemple de schéma possible "à la grosse louche" pour te faire une idée, en sachant qu'il vaut mieux éviter que la hqi soit sur le trajet de l'air (trait bleu)
|

ben c'est ce que je voudrais faire pour le tft , métre aussi un ventilo en extraction , mais regarde sur la photo de ma box , la carte éléctronique de mon tft géne donc en gros je peux souflé dessu , mais de l'autre cauté la sorti est géné par la carte éléctronique , c'est grave ou est ce que l'air vas passer par dessu/dessou ????

EDIT : Impossible j'y penC pu , ma carte controleur de mon tft et juste derriere le tft de l'autre coter du bois ( on vois les fils )

enfin si tu pense que l'air peus passer a coter de la carte éléctronique ( enfin l'éviter ) et que du coup le system Soufleri/extraction , marcherai , je peus bien déplacer la carte controleur ^^

tu en pense quoi ??? ( les autre aussi peuvent donner leur avi svp )

une question entre ta f1 et ton tft tu as laissé de l'espace ou pas ?

oui , les fresnels et l'écran sont disposer comme sa :



du fait l'air peut traverser la largeur de l'écran , mais la longueur est bloquer par le support en bois.
il y a environ 1 cm d'espace entre la f1 et le tft , de même pour tft/f2

J'ai un peu de mal à me repérer.

Si tu ne fais pas de séparation entre lightbox et bloc tft/fresnels mets 3 ventilos en soufflerie sous le tft/f1 du coté ou il n'y a pas la carte, les ventilos un peu incliné en direction du ventilo de 220v qui sera situé en face à mi chemin entre le bloc tft et ta lightbox et fait une ouverture en face du ventilo 220v.
Je sais pas si je me suis bien fait comprendre ?

ben oui j'ai bien compri lol mais j'ai fait une séparation entre la light box et la f1 avec un verre borro que j'ai récupéré sur un phare de chantier 500W

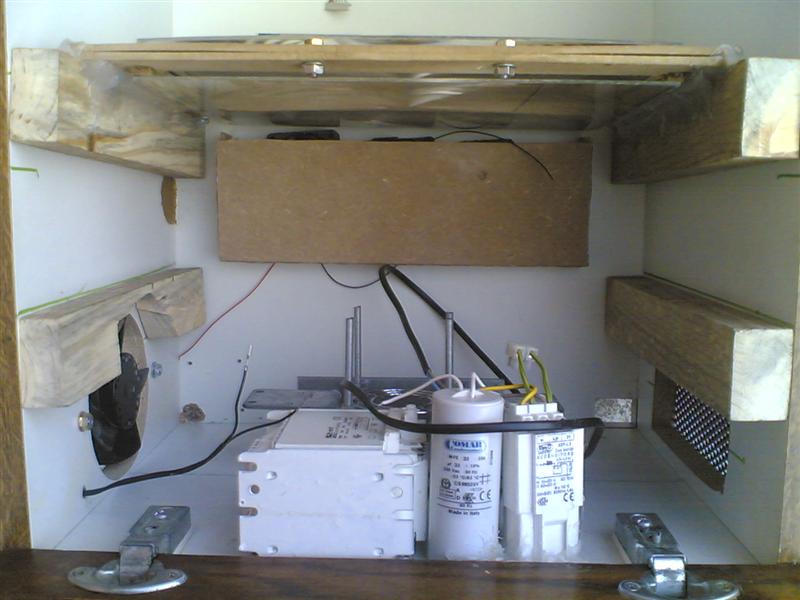

dans le compartiment de la lightbox j'ai , un ventilateur 220V ( trés éfficasse en 6 ) et de l'autre coter une grille de 7 cm sur 15 cm.

donc maintenant il me reste 2 ventilateur 60mm et 3 de 80mm a utiliser , toujour avec mon problème de carte sur le tft qui géne si on veus métre des ventilos en extraction.

une idée gylles ??? les 5 ventilos en soufflerie sur le module f1/tft/f2 sa te paré bien ?

je commence a avoir peur lol je crois que je vais toujour surveiller le VP quand je vais l'ouvrir , sinon je compte métre un termométre digital de chez izzo ( que j'ai deja en ma possétion )

Non car si tu n'as pas d'évacuation de l'air chaud dans la partie ou se trouve le tft tu vas brasser de l'air chaud uniquement...

Si tu as la place mets 1 de 60 en extraction avant ta f1 (car j'ai cru voit que tes cartes électroniques étaient coté objectif) et deux de 80 en face de tft/f1 en soufflerie.
Testes en placant si possible ta sonde au centre du tft si au bout d'une heure ca dépasse pas les 50° c'est bon signe.
Si ca monte au dessus, rajoutes un ventilo de 60 en extraction a coté de l'autre 60.

le but c'est de résté en dessou de 50° degré donc ???? ( aprés je supose que c'est pas bon pour la durée de vie )

tu pense que sa va marcher quand même si le ventilo de 60mm est légérement en dessou de la F1 ???

Tu ne sais pas faire un couloir avec des morceaux de plaque de bois, comme ça tu sais placer ton ventillo ou bon te semble ( pas exagèrer quand meme )

ben j'y est penC aussi mais sa me senble pas trés facile lol quoi kon diré ksa seré la meilleur solution de ventilé tout sa. le problème c'est la place derriere mon tft même si je voudrais faire un couloir c'est juste ya ma carte éléctronique et c'est tout le bois et tt de suite la

bon je vais prendre en compte toute vos idée , je vais essayer de gérer un truc qui ventile bien , je donne des nouvelles des qu'il y a du nouveau !

en tout cas merci ^^

bon j'ai opté pour ta solution C-bass ^^ , je ne sais pas si mon couloir va étre performant.... mais bon

le voila

j'ai juste fait le cache qui servira de couloir, je n'est pas encore fixer koi ke se soi, je compte en métre 1 ventilateur de 80mm et 2 de 60 mm ( tout sa derriere le couloir en extraction ) et sur la porte , je fixerai 2 ventilateurs de 80mm en souflerie.

j'éspére que vous voyez comment je mis suis est pris pour le couloir.

sa vas étre assai performant d'aprés vous ????

Je pense pas que ça ira très bien comme ça.

Il faut également qu'il y a un couloir au niveau du lcd, pour ne pas avoir de chaleur venant de l'hqi.
Tu as quoi comme espace entre la plaque et tes ventilateurs ?

3-4 cm

et le couloir et aussi au niveau du tft regarde :

shéma un peu dur a comprendre je l'avou

mais il y a un éspace entre le tft et la f1 , qui est ouvert des 2 coter ( car les fresnel sont poser sur 2 languette de bois )

donc d'aprés moi l'air vas circuler a l'intérieur aussi non ???

tu vois ce que je veux dire ??? ou non ?

aprés entre le tft et la f2 , l'air va circuler un peu du fait que l'éléctronique est relié avec plein de petite nappe séparé de 2 cm environ , donc je supose que l'air vas passer par cet éspace... au moin un minimum.

vu comme sa tu en di quoi ??? :s toujours pas bon ?
