Je commence ici une nouvelle section pour les surround. Les plans sont issus de l'excellent site géré par Aldo, qui intervient aussi sur le forum de hcfr:
http://audioclone.free.fr/micron.html ( 13L brut )
http://audioclone.free.fr/BabySurround.gif
http://audioclone.free.fr/BIG%20BABY.gif

La liste des composants pour le micron avec les prix à la grosse louche:
-PL14WJ09 ( 08 ou 04 ? ) x 2  ~70x2€
-D27TG-15-06 x 2  ~30x2€
-0.68MH x 2  ~12x2€
-5.6uF x 2  ~3x2€
-3.3uF x 2  ~2x2€
-2.2uF x 2  ~2x2€
-3.9Ohms x 2  ~2x2€
-5.6 Ohms x 2  ~2x2€
-10 Ohms x 2  ~2x2€
-0.18MH x 2  ~6x2€

Soit environ 262€ + FDP pour le micron. Il faut encore que je vérifie s'il s'agit du PL14WJ09 4 ou 8 Ohms....

La liste des composants pour le modèle baby avec les prix à la grosse louche:
-P13WH-00-08 x2 ~50x2€
-D26TG-05-06 x2  ~30x2€ ( éventuellement je vais mettre un D27TG-05-06 pour avoir le même tweeter partout)
- 0.1MH x2 ~6x2€
- 1.5MH x2 ~15x2€
- 18uF x2 ~5x2€
- 4.7 x4 ~4x2€

Soit environ 220€ + FDP pour le modèle baby surround.

Le caisson aura la même forme et finition que mes Falcons. Je peux monter le litrage de mes caissons jusqu'à 29 litres sachant que le volume interne brut de la big-baby tourne autour de 26 litres.



J'ai un autre pb avec les produit vifa, il est possible qu'ils ne soient plus fabriqués dans quelques temps car Vifa a été repris par PeerLess....ca craint. Finalement si j'en trouve je vais peut-être m'en prendre un supplémentaire en réserve.... des fois qu'il y en ai un des 4 qui tombe en rade.

J'ai donc le choix entre 3 modèles. Je suis parti initialement sur le modèle micron mais après enquête très peu de personnes l'ont réalisé. Il y a donc plus de retours d'expérience sur les modèles baby. J'ai une préférence pour l'instant pour le modèle big-baby car son volume interne de 26L se prête bien à la configuration de mes caissons. De plus les modèles P17 et P13 sont de la même gamme que le P21 des Falcons alors que le PL14 du micron est une gamme au-dessus avec une signature sonore différente.

Comme indiqué ci-dessus il y a un risque que certains matos VIFA ne soient plus fabriqués. Donc avant de faire des plans sur les comètes et pour valider mes pré-choix, je vais me rencarder sur la disponibilité des HP. A suivre...

Finalement je vais faire le modèle vifa surround, il est moins cher et la qualité sera largement suffisante pour l'utilisation que je vais en faire. Normalement les composants sont encore disponibles, il faudra simplement attendre un peu plus longtemps pour les avoir. Je donne le premier coup de hache la semaine prochaine.

De toute façon, quel que soit le modèle que tu va faire, ce sera forcement une oeuvre d'art

J'ai essayé de faire de la simulation sur le filtre aujourd'hui. Je débute complètement, je pense que je m'y prends comme un pied donc corrigez moi si je fais des erreurs. L'outil d'abord: j'ai téléchargé LTSpice, encore nommé Switcher CADIII. On le trouve assez rapidement avec google.

J'ai trouvé un >>tuto<< pour débuter avec LTSpice.

J'ai également trouvé un exemple de schéma électrique simplifié d'un HP calculé en fonction des paramètres de THIELE >>ici<<:



avec

Cmes = Mmd/(Bl*Bl) = electrical analog of driver mechanical cone mass
Lces = Cms*Bl*Bl = electrical analog of driver mechanical suspension compliance
Res = Bl*Bl/Rms = electrical analog of driver mechanical suspension resistance
Cmef = 8*po*Ad*Ad*Ad/(3*Bl*Bl) = electrical analog of air load on the driver unit's cone
where:
po = air density = 1.18 kg/cu.m
Ad = effective radius of the driver unit's cone = Square Root of (Sd/3.14)

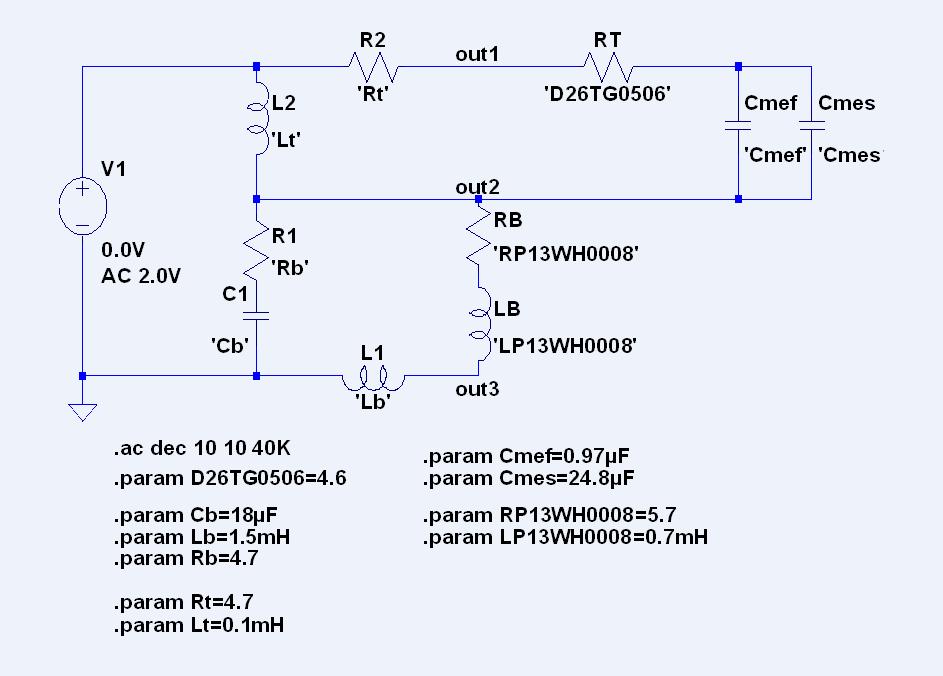

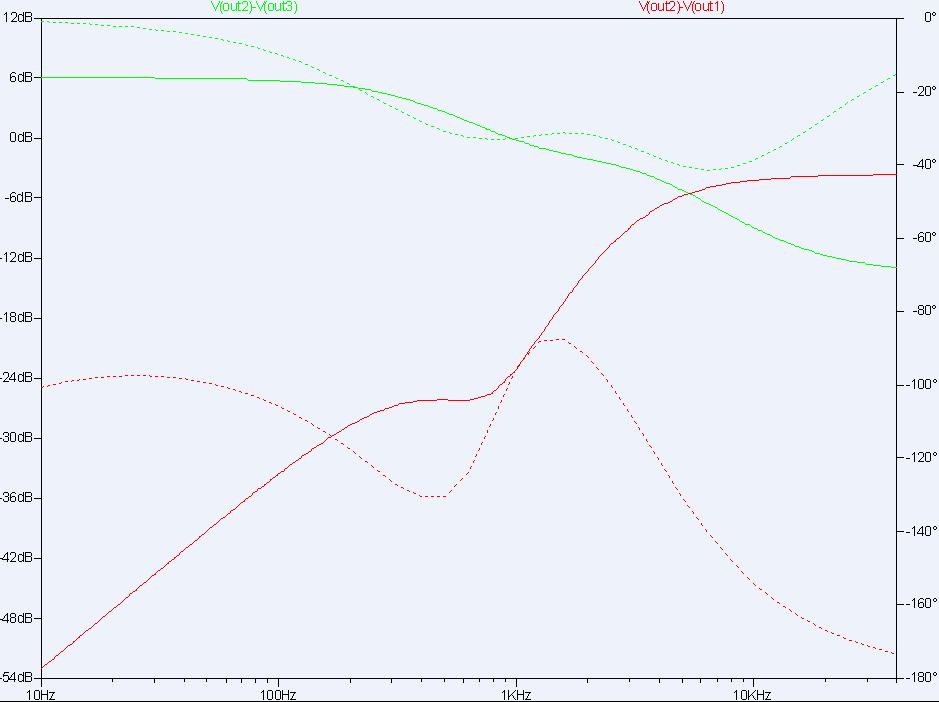

Dans mon cas je n'ai pas encore calculé les paramètres complets du P13, j'ai juste intégré la résistance Re et la self Le. Enfin voici le fichier projet LTSpice téléchargeable ici, avec les résultats : http://myhtpc.chez.tiscali.fr/htpc [...] rround.asc





J'ai des doutes sur certains paramètres :
- pour l'instant j'ai mis une source de tension alternative pour faire mes mesures. Est-ce correct?
- j'ai sorti les tensions V2-V1 et V2-V3. Est-ce que ce sont les bons indicateurs, ou est-ce qu'il y en a d'autres?
- je ne sais pas comment tracer la réponse en fréquence globale ( somme des log je crois )

Je n'ai pas non plus intégré les tableaux de réponse spécifiques à chaque HP. Il faut encore que je vois comment faire ca. Est-ce que vous avez des références de tuto à ce sujet?

Pas de spécialiste de la simulation dans la salle?

Salut

Encore un beau projet de ta part ...

Pourquoi un filtre aussi complexe ?

Dagda

Attention, il n'y a que 5 composants L1 R1 C1 L2 R2 dans le filtre, les autres sont là pour simuler les deux HP avec LTSpice. Le filtre est celui du site d'Aldo


encore un truc sympa froggy et surtout que de details
bravo

Nickel bonne continuation,je suit le projet...

demain je passe commande...

... colis envoyé, réception dans 3 à 5 jours Je commence la découpe ce WE car pas possible dans la journée.

héhé ca se precise....

oui


alors ca en est ou ???????????
t'as un peu avancer

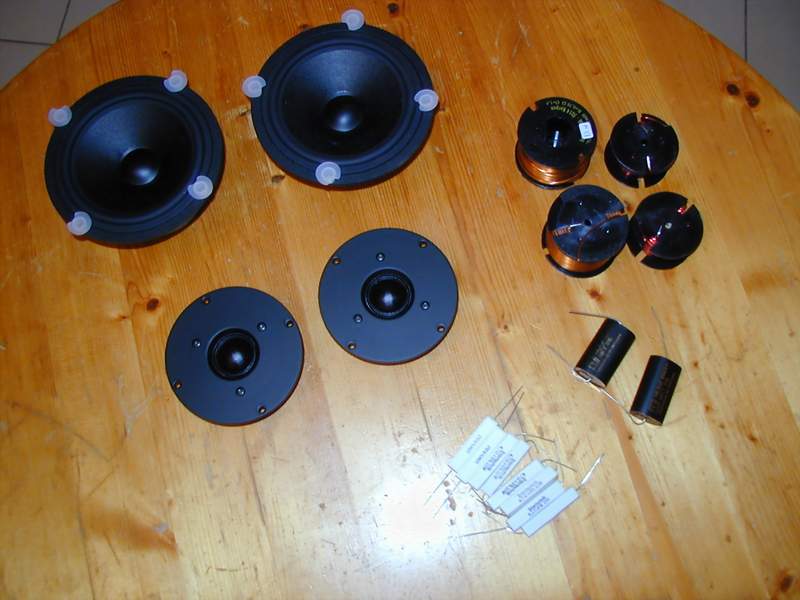

ben oui, comme tu peux le constater j'ai eu tous les composants. Par contre je n'ai pas avancé sur l'ébénisterie, j'ai passé tout le WE sur le boitier du PCHC

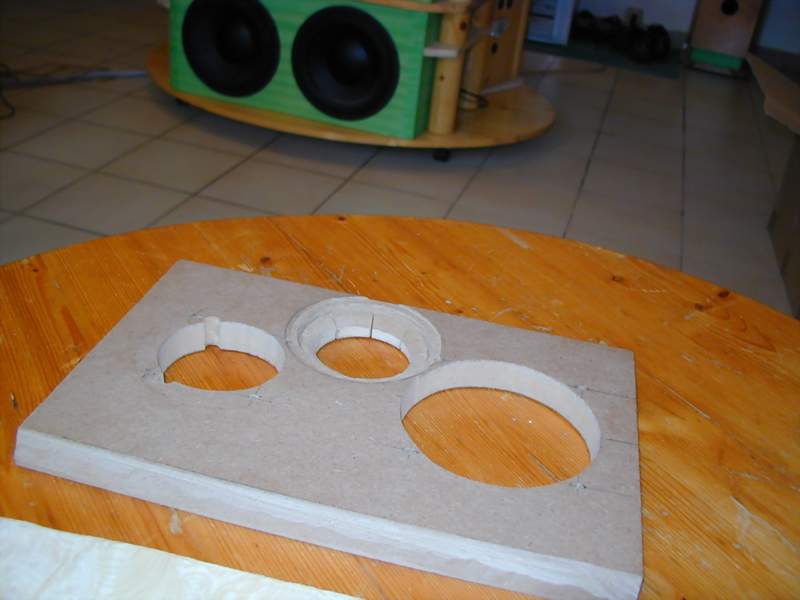

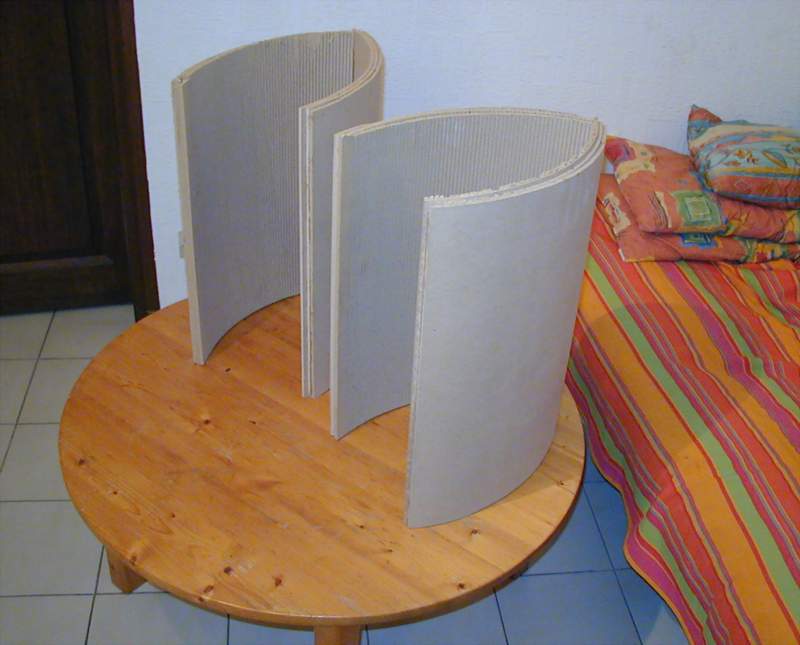

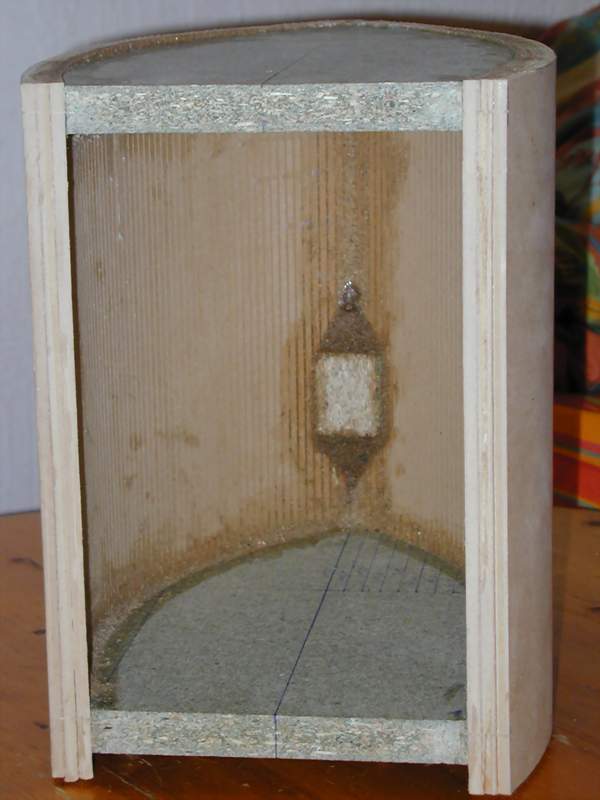

Filtres presques finis, première découpe et collage.


la sanglerepliées rose.. on dirait que c'est pour un paquet cadeau lol... comme un gros noeud de cadeau

Sinon y'a plus froggy sur les tofs

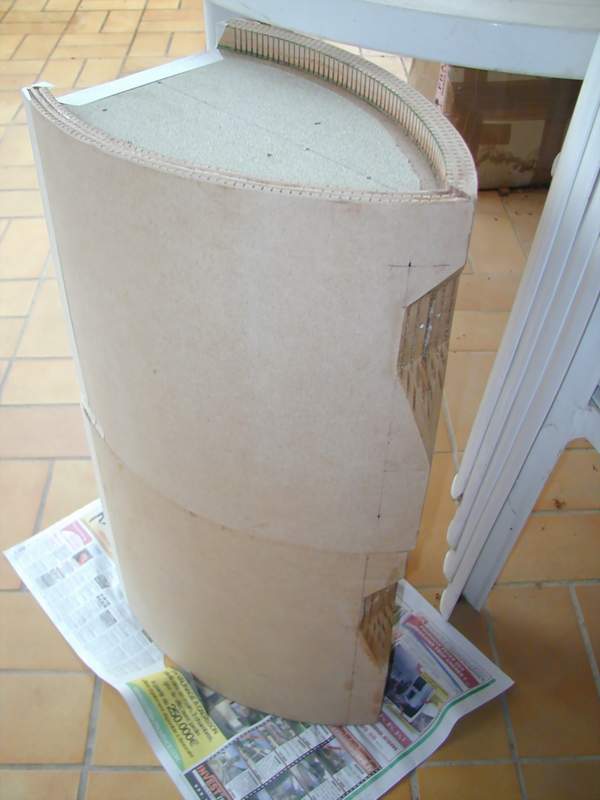

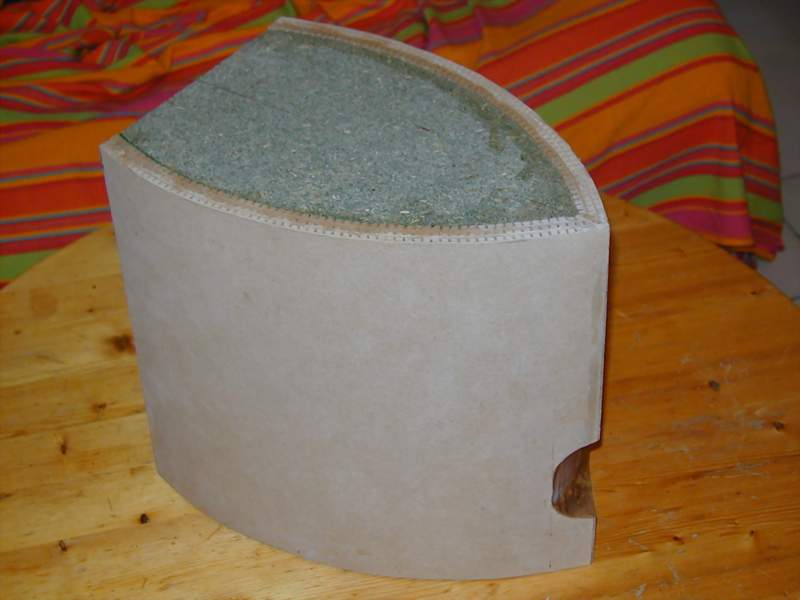

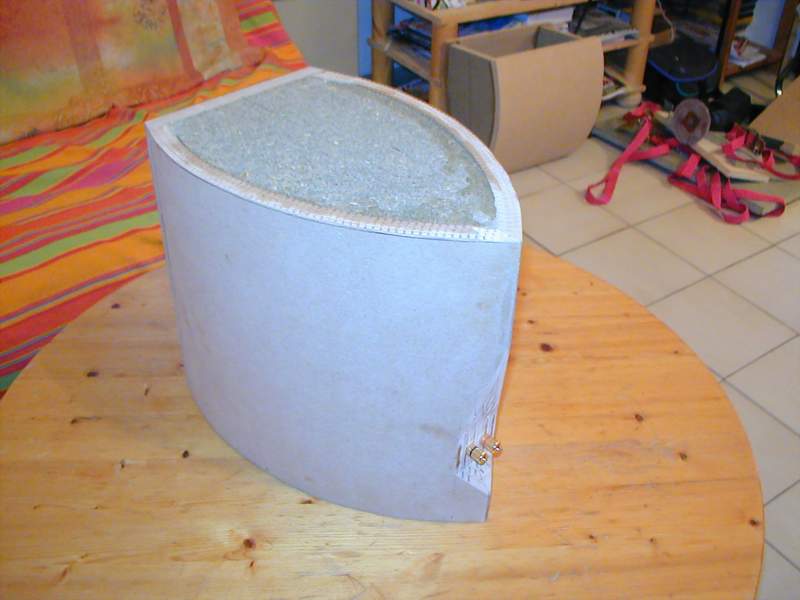

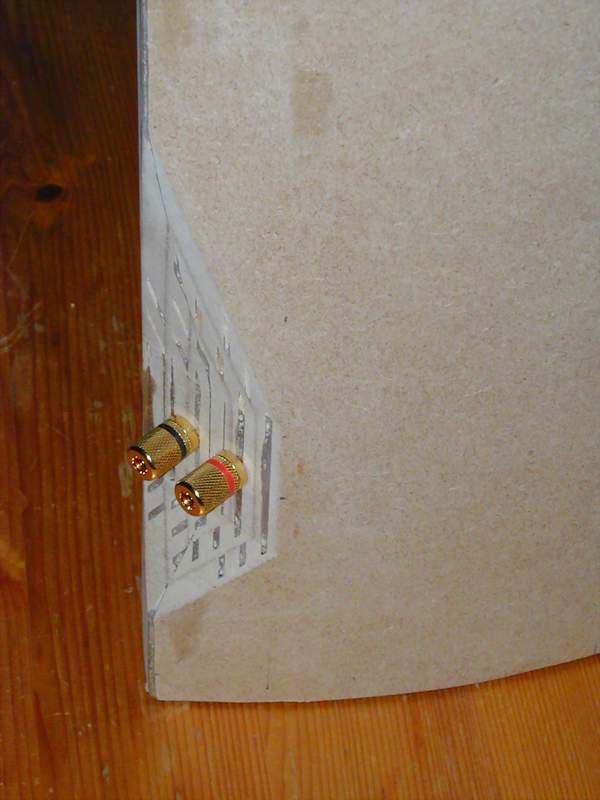

Ca fait deux semaines que je ne me suis pas connecté à cause d'un pb avec mon FAI . J'avance lentement, j'ai collé les deux facades galbées, et préparé l'emplacement du bornier en forme de creux. Je ne sais pas encore si la forme du creux est définitive, ca peut éventuellement être plus joli en poncant les pointes et faire des arrondis à la place. La facade avant avance aussi, il n'y a plus que les trous à faire et le bitume à badigonner...beurk..

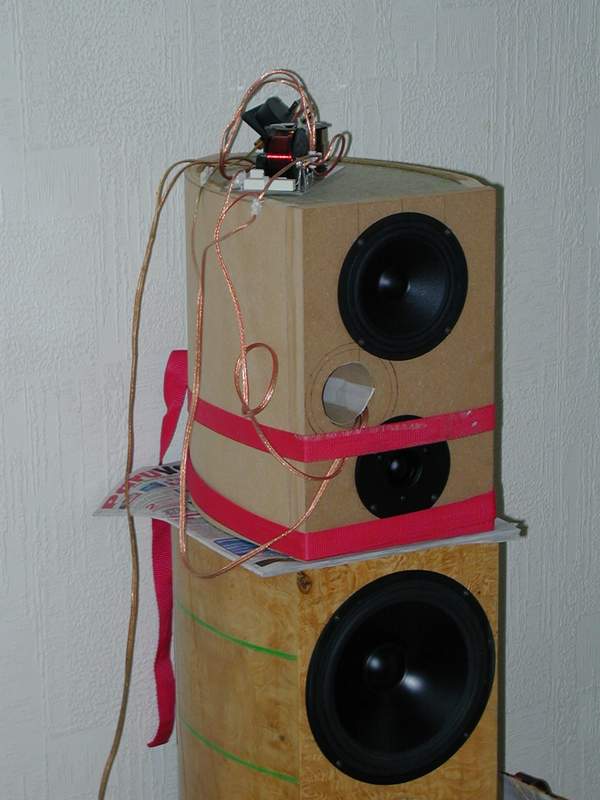

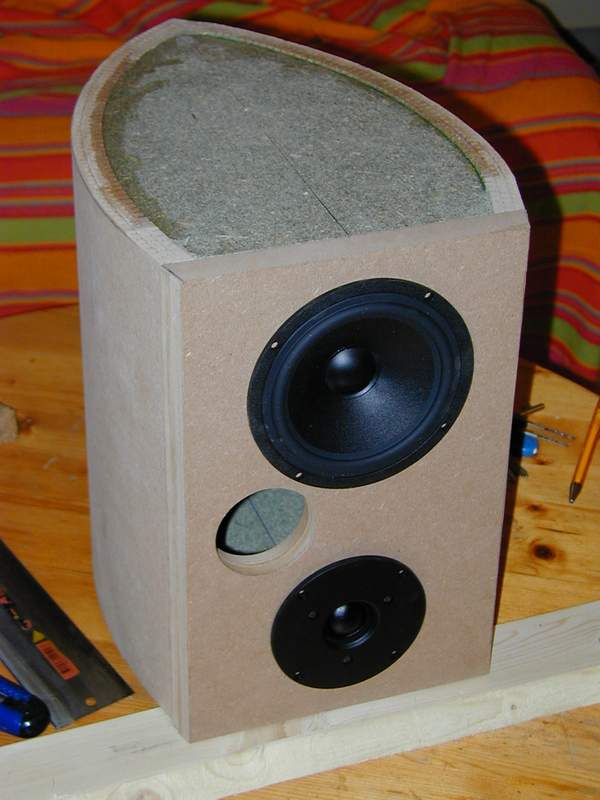

Montage provisoire pour vérifier l'esthétique... ça commence à prendre forme, elle ressemble vraiment à sa grande soeur


Premiers tests à l'arrache, sans amortissant et évent façon PQ, HP pas encore rodés: c'est déjà pas mal, mieux même que les actuels infinity MKII sur les basses, la sonorité très proche des Falcon même si ca sonne moins rond. Objectif atteint


Ca va faire un bel ensemble

Dagda

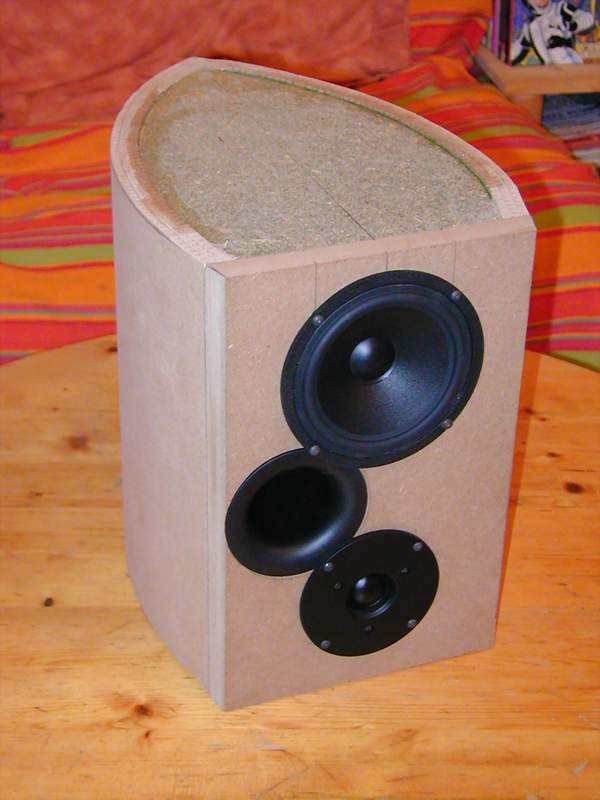

J'ai eu du mal à encastrer l'évent, mais en final ca valait la peine


super taf, bravo

.. et dire que le plus difficile reste à faire!

J'ai revu la finition arrière, et l'autre caisson est en train de sécher. Si tout va bien j'attaque le placage cette semaine.

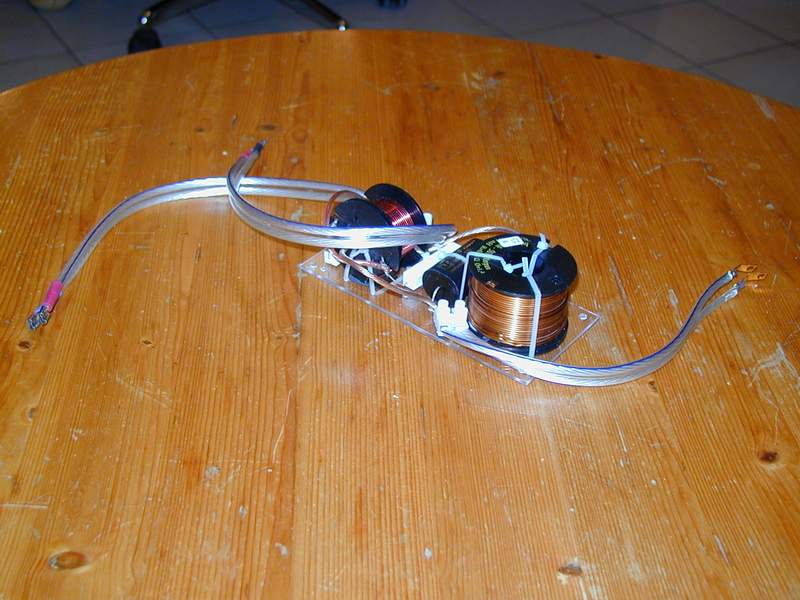

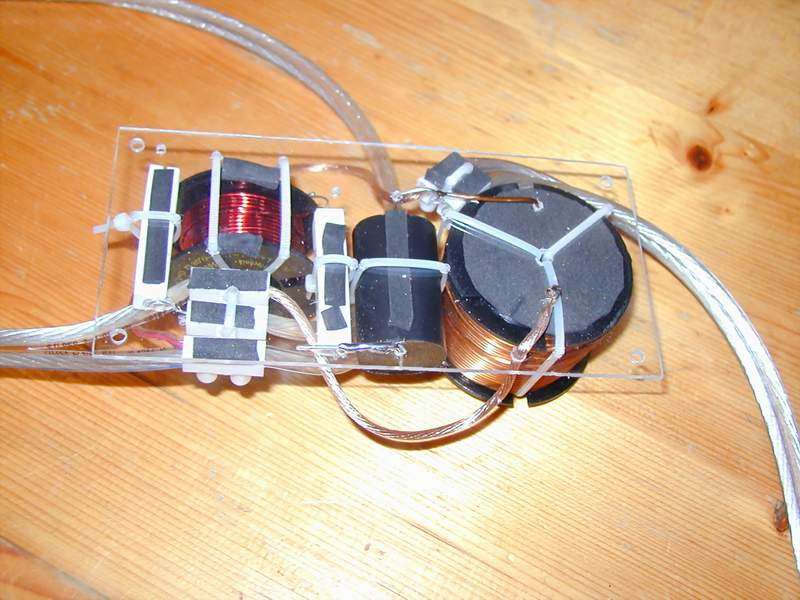

J'ai complètement fini les filtres: domino et cosses pour faciliter le montage et les démontages futurs en cas de maintenance ou évolution.



j'ai monté tous les composants sur des bouts de mousse ( vieux tapis de souris )


Chtite question, les panneaux latéraux cintré tu les a acheter comme sa ou tu les a cintrer toi, si c'est du DIY comment a tu fait ??

Fait 100% DIY: j'ai réalisé les surround à partir des chutes de la Falcon.
Voir ici: http://forum.allinbox.com/aspectge [...] .htm#t1633

Les panneaux MDF font 2,40mx1,20m à l'achat ( chez Ler... Merl... ) Il faut les découper soit même sur place au magasin avec un bon cutter sinon ca ne rentre pas dans la voiture!!

Ben c'est mimi tout plein ca ^^

Bonne continuation a toi

Dagda

super taf bravo

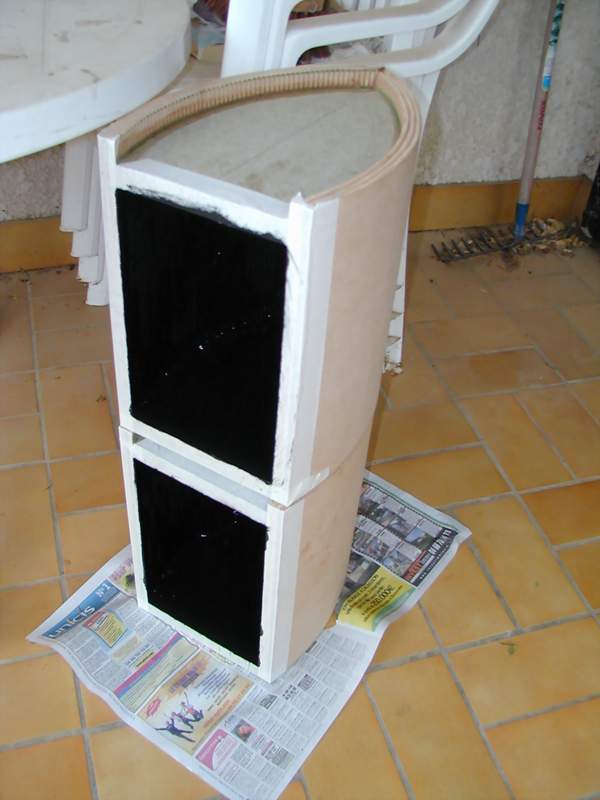

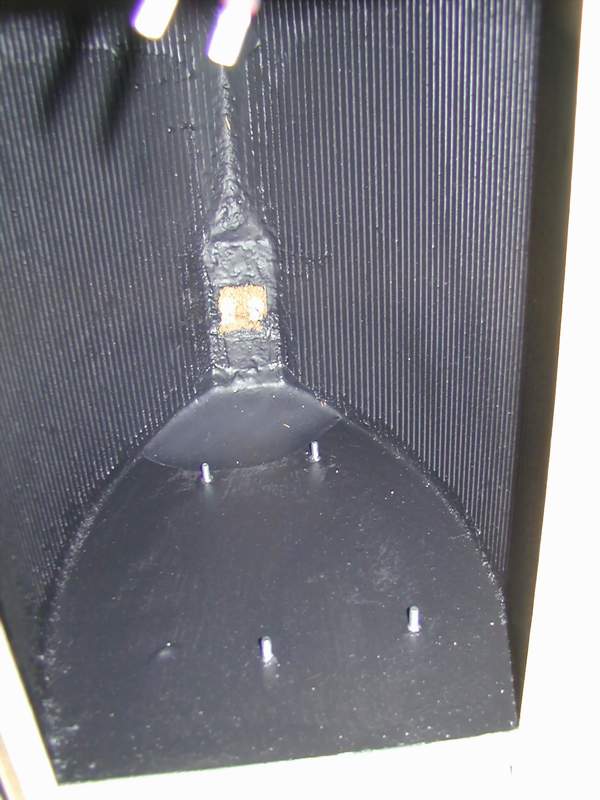

Aujourd'hui séance bitumage et sacrifice de pinceau. Les caisses sont consignées dans le garage pour 2-3 semaines, le temps de dissiper les dangereuses vapeurs de benzène      .



Les derrières sont faits, encore quelques trous à boucher et poncer pour lisser les surfaces. Je ne sait pas encore comme je vais plaquer le derrière. Il y aura bien une bande verte-icale (    ) en placage de pin pour "simuler" la poutre arrière, mais aussi de la loupe de frêne au niveau des cosses, comme sur les Falcon.

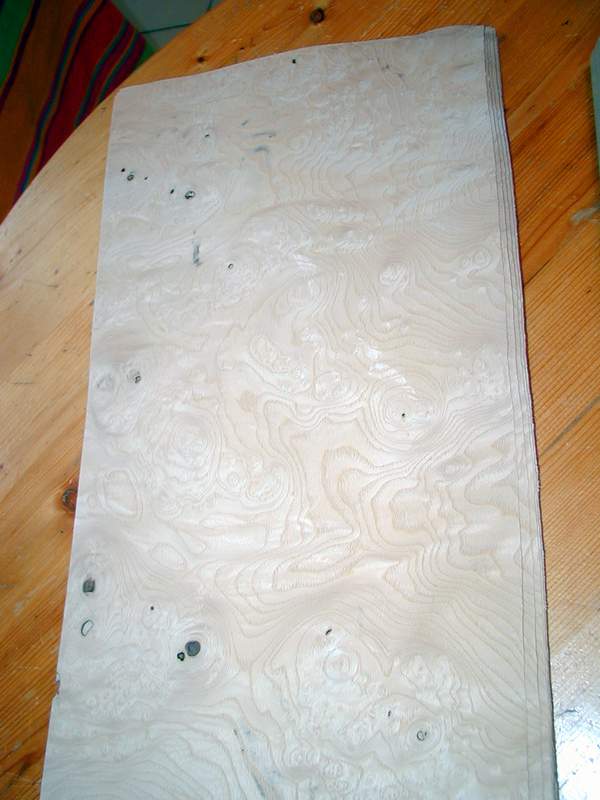

En parlant du placage, j'ai reçu le carton ce matin, emballage plutôt sommaire mais ca a tenu bon, et mes 17 pièces sont de très bonne qualité et pas chères en regard de celles que j'avais eu pour les Falcon.



Et pour finir la sculpture faite au cutter pour épouser la forme de l'évent. Pourquoi faire simple quant on peut faire compliqué


Les filtres seront fixés par un système vis-écrou borgne, donc démontage utltra-simple en cas de besoin.

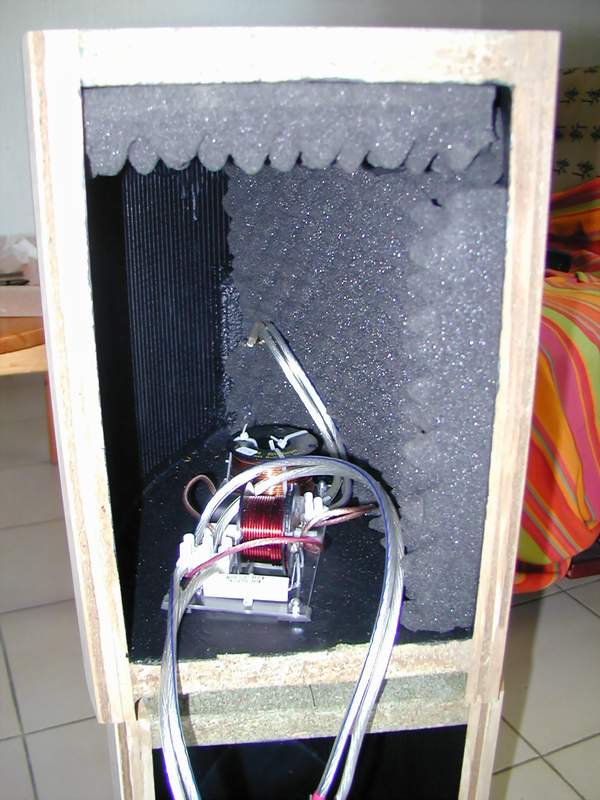

J'ai posé de la mousse mais uniquement sur la moitié des facades, j'en avais plus pour en mettre partout. De toute façon je pense que ce n'est pas forcément optimal d'en mettre partout.

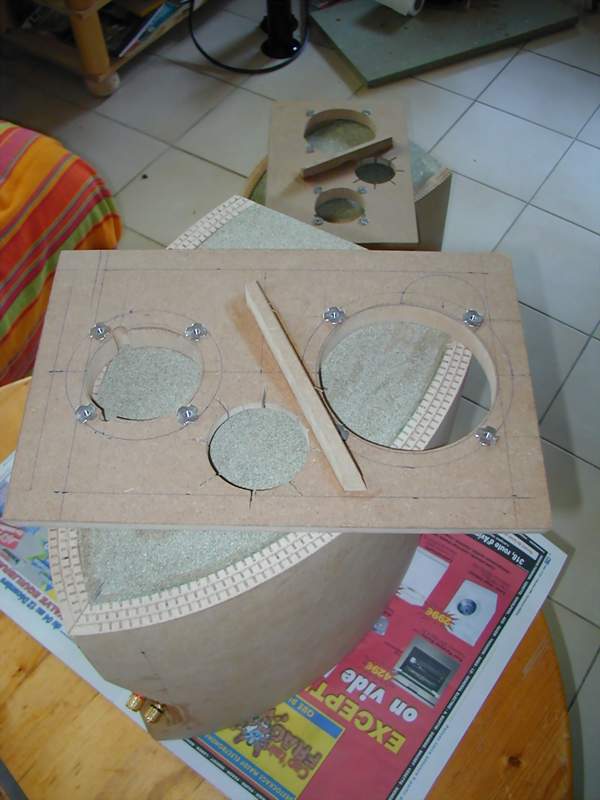

J'ai cloué les écrous à frapper, et posé un bout de médium en travers de la facade interne pour gagner un peu en rigidité car l'espace entre HP/évent est fragile.

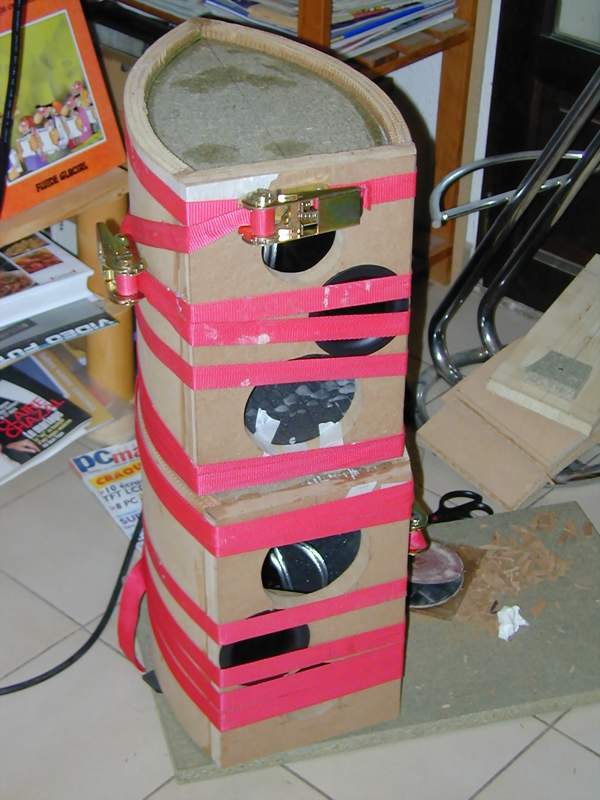

Collage finale.. ouff le gros est fait  , enfin je veux dire le hors d'oeuvre, car le plat de resistance - placage/polissage - va prendre autant de temps que tout le reste!


toujours du jolie boulot

alors des news ?

chhhuuuuuut.... rodage en cours..

Tout pareil que les parentes elles sont magnifique. Vivement le placage.
FAB.

ouiii, j'ai prévu de commencer cela ce mardi.

alors sa plaque ?
super boulot

Patience!!!!!! je viens à peine de prendre le petit déj....
