Je commence ici une nouvelle section pour les Falcons. Les plans sont issus de l'excellent site ( http://audioclone.free.fr/falcon.JPG ) géré par Aldo, qui intervient aussi sur le forum de hcfr.

EDIT: je la sépare le la partie SUB XLS10" et centrale DAVIS car sinon ca fait fouilli!

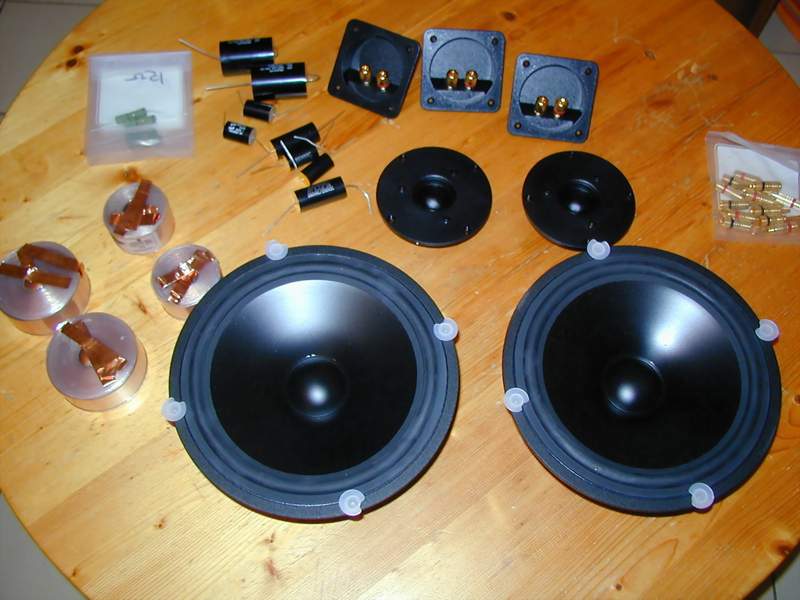

Fedex m'a livré 06 janvier:



Quantity:      6       EG-SPLUGB Single banana plug Black $ 2.45 (each)
Quantity:      6       EG-SPLUGR Single banana plug Red $ 2.45 (each)
Quantity:      3       DB-CUP $ 3.55 (each)
Quantity:      2       Bennic Poly 3.3 mfd $ 1.5 (each)
Quantity:      2       30 mfd Solen Fast Cap 400V $ 8.65 (each)
Quantity:      2       D27TG05 1" dome tweeter $ 21.90 (each)
Quantity:      2       3 mfd Solen Fast Cap 400V $ 1.95 (each)
Quantity:      2       Bennic Poly 8.2 mfd $ 3.2 (each)
Quantity:      2       Eagle- 4.7 ohms $ 1 (each)
Quantity:      2       CF.56_14AWG Copper Foil Inductor $ 10.8 (each)
Quantity:      2       CF1.8_14AWG Copper Foil Inductor $ 16.45 (each)
Quantity:      2       Eagle- 15 ohms $ 1 (each)
Quantity:      2       Eagle- 10 ohms $ 1 (each)
Quantity:      2       P21WO20 8" woofer Mineral filled poly cone $ 63.3 (each)

Tout y est pour les Falcons :-)).

J'ai fais les magasins de bricolage ( C_S_T_  et L_R_Y_ M_R_L_N ) ben y a pas tout ce qu'y faut. Je crois que je vais avoir du mal à trouver du MDF strié ( souplex, isocurv ou medform ). Est-ce que quelqu'un connait des revendeurs sur Nîmes, Montpellier ou Orange? Tant pis, j'en ai profité pour avancer sur le SUB, voir ci-dessus.

Il y a la possibilité d'en commander bientôt chez L_ M_.. mais ca va prendre du temps, au minimum 1 mois!

Pour ceux qui cherchent des références de MDF strié, j'ai enfin pu commander deux plaques de MDF strié 6mm cez L_ M_, 244*122cm, au prix de 40€ la plaque soit 13.5€ environ le m², sachant qu'il me faut 3 épaisseurs pour arriver à une épaisseur globale de 3*6 = 18mm.

Je réactive doucement ce topic: le MDF est arrivé, je vais le chercher ce WE

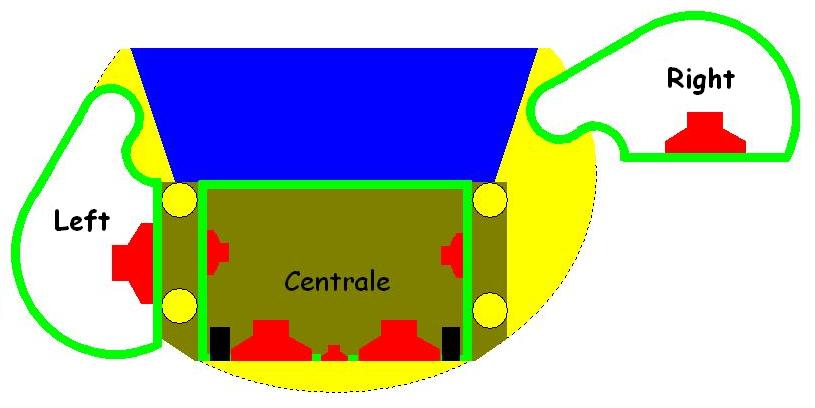

Que pensez-vous des propriétés acoustiques des enceintes droites et gauches?
Le volume globale sera respecté mais je m'interroge sur le fait que la largeur est plus importante que sur le plan original. D'habitude la largeur fait à peine plus que le diamètre des HP, dans mon cas c'est presque deux fois plus. Rédhibitoire? La forme arrondie aussi: à priori cela peut permettre de casser les ondes stationnaires, mais peut-être me trompe-je..
.. sans compter le placement lègèrement en retrait par rapport au meuble..

Il y a des spécialistes dans la salle?

Voilà, j'ai enfin commencé la réalisation. En fait j'ai changé d'avis sur la forme, elle sera plus conventionnelle. C'est moins risqué et déjà éprouvé dans d'autres projets. Je me suis inspiré du projet de ggta d'un forum voisin, et de celui de bip_bip aussi!! En résumé ce sera donc une falcon à la sauce crémona: attention ma réalisation reste plus modeste que les projets cités et à part la forme ca n'a rien à voir avec une crémona.

Voir >>ici<< le projet de ggta. En résumé le profil ressemble un peu à une ogive, et j'utilise également du MDF strié pour construire la forme arrondie.

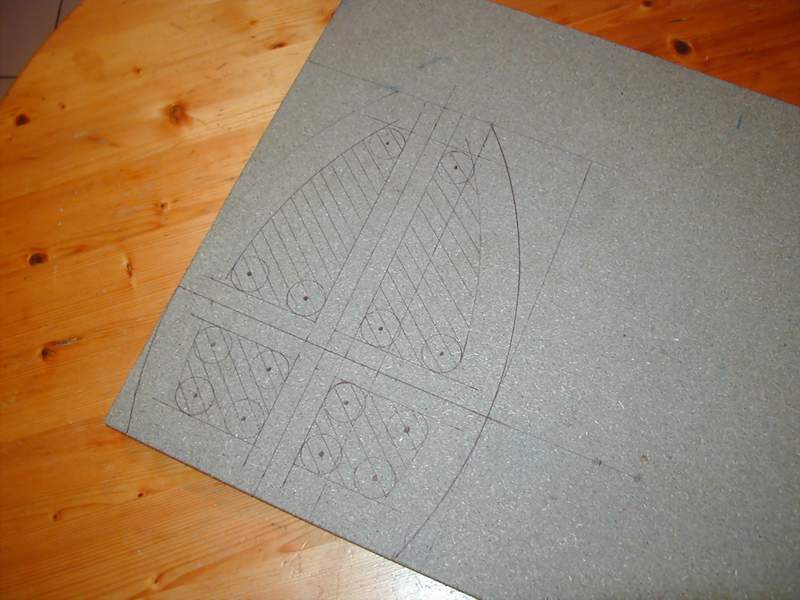

Premiers tracés..



J'ai déjà fini le premier filtre. Les composants sont plaqués sur une plaque en plexi et collés avec du mastic transparent.




ouaou    veu voir la suiteeeeeeee

Pas con du tout le plexi

Dagda, inspiré

Merci!! Je suis vraiment impatient de tout finir.. Je viens de voir sur quelques posts qu'il vaut mieux positionner les selfs à 90° pour diminuer les interactions... Vous en pensez quoi?? Je suis allé un peu trop vite là!! J'ai découvert également le système du bicablage. Ca consiste à placer le filtre le plus près possible de l'ampli et d'alimenter le grave et les aigus avec un bornier double placé sur l'enceinte, donc deux paires de câbles par enceintes. Le gain est-il significatif??

euh les borniers double c'est pas pour de la bi amplification?

Alors ...

Pour l'interaction ... je doute serieusement que le gain soit significatif ... (audiomasturbophile profond?)

Le bicablage permet surtout de séparer les graves des aigues ... mais ca se fait entre l'ampli et l'enceinte (filtre) et presque jamais entre filtre et HP.
Ce que je testerais pour mes Gemini, c'est un cable de grosse section (2.5mm² mini) pour le filtre basse et du cable blindé type reseau pour la partie filtre aigue ... je te dirais (dans longtemps) ce que ca donnera ...

De toute maniere le meilleur moyen de savoir si ca marche bien c'est encore d'essayer

Pour le double bornier, c'est donc soit pour le bi-cablage ou pour la bi-amplification

Dagda


Ca peut mais pas obligé. voir >>ICI<< paragraphe "Filtre passif extérieur : l'idéal pour l'amateur". D'après ce que j'ai compris une solution optimale de placement du filtre serait de les mettre immédiatement derrière l'ampli, puis de tirer deux paires de câbles entre le filtre et les deux HP de l'enceinte.



C'est pour ca que je pose la question . J'ai quant même payé les deux filtres 90$. Ce serait dommage de se retrouver avec des filtres "moyens" à cause d'un détail de montage relativement facile à régler.



Visiblement l'article ci-dessus ne raconte pas la même chose.

EDIT du 04/05/2006: dans tous les cas les filtres séries comme celui utilisé ici ne permettent pas le bi-câblage. Donc pas la peine d'y penser dans ce contexte.

Sans vouloir mettre en doute les competances des messieurs de ce site, je peux en revanche te dire qu'il s'agit d'audiophile assez profond ...

Ce genre de personnes sont capable de te dire si le cable de droite est plus court de 3 mm que le cable de gauche ... a l'oreille

Avec des longueurs tels que nous utilisons dans nos systeme, le fait d'avoir deja un bon cable de bonne section est certainement ce que l'on peut faire de mieux ...
Faire du bi-cablage avec le filtre a coté de l'ampli ou a coté de l'enceinte ou dans l'enceinte ne sera en aucun cas critique puisque la longueur ne depasse pas les 10 / 15m de cables de maniere generale.

Je serais plus attiré vers un systeme en bicablage avec filtre aux enceintes ... parce que l'impedance sera nettement plus variable dans le cable entre le filtre et le hp qu'entre l'ampli et le filtre ... et je prefere avoir un ampli voyant une impedance sensiblement differente (sachant qu'elle varie en fonction de la frequence) plutot que d'avoir un HP mal driver du fait d'une trop grande longueur de cable entre le filtre et le HP.
(j'espere que tu capte ce que je veut dire ^^)

Bref, le mieux etant encore de faire l'essais ... mais je doute que tu trouves une difference fondamentale entre les deux montage ... la qualité de conception et des composants du filtre est un bien plus gros probleme que de savoir si 3m de cables vont avoir un effet nefaste sur des HP ...

Dagda


+1. Je pense aussi que la différence doit être infime, surtout dans mon cas où la source n'est pas top ( HTPC + décodeur moyen ), le Gainclône tout étant très très bien mais pas au niveau d'un classe A et surtout le frigo qui tourne dans la même pièce   donc je vais me contenter d'un câble standard :-)

Une petite dernière pour les filtres: j'ai gainé les composants, tartiné un max de joint silicone pour éviter les vibrations et changé la position d'une self sur une des plaque pour la placer à 90° de l'autre. On verra bien s'il y a une différence.




+1 même si une installation avec du cable multibrin argent apporte une meilleur émissivité du signal d'après moi (environ 8€ le m).
Quitte à monter ses propres enceintes autant bien les cabler.

J'ai trouvé ca sur internet http://www.hifi-cables.com/. Quelqu'un connait?

J'ai commencé la découpe. Avec un peu de chance je finis la première enceinte en fin de semaine prochaine..

Je ne connaissais pas, mais même si ses conseils sont basés sur une démarche commerciale ils restent fort intéressants.

http://www.hifi-cables.com/phasesect.html

Bonne continuation.

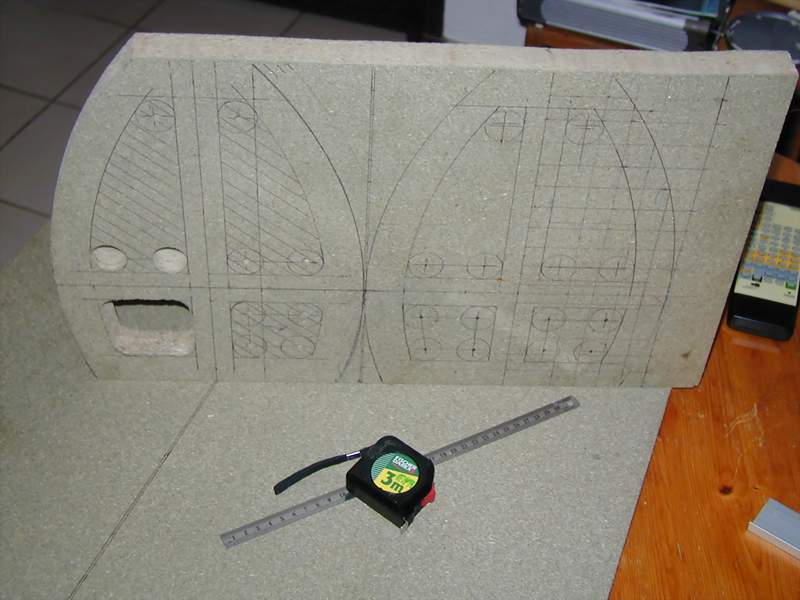

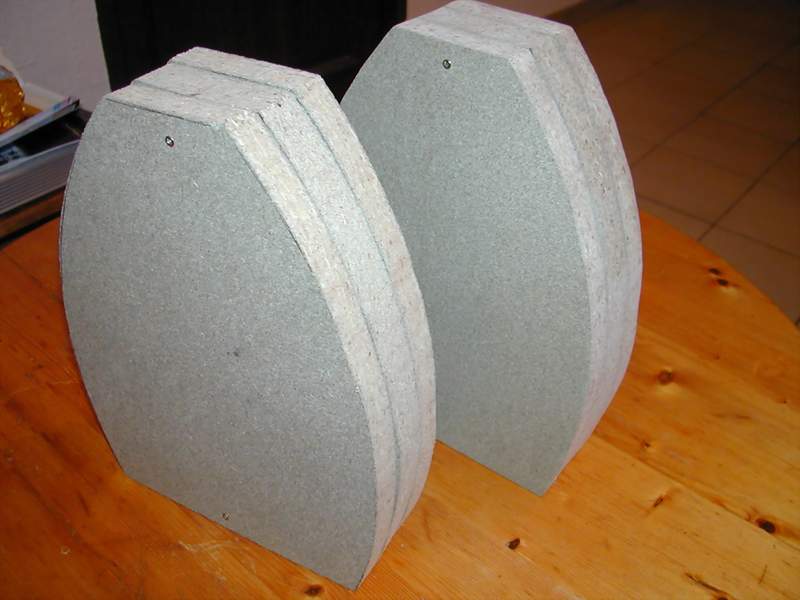

La suite: découpage/poncage des petits cotés ainsi que du renfort central, soit trois pièces par enceinte.



Le plus ch....: coller chaque strie...



J'ai réalisé un moule qui va servir à façonner chaque paroi. Collage et serrage du MDF strié.


Il y aura trois couches en tout.

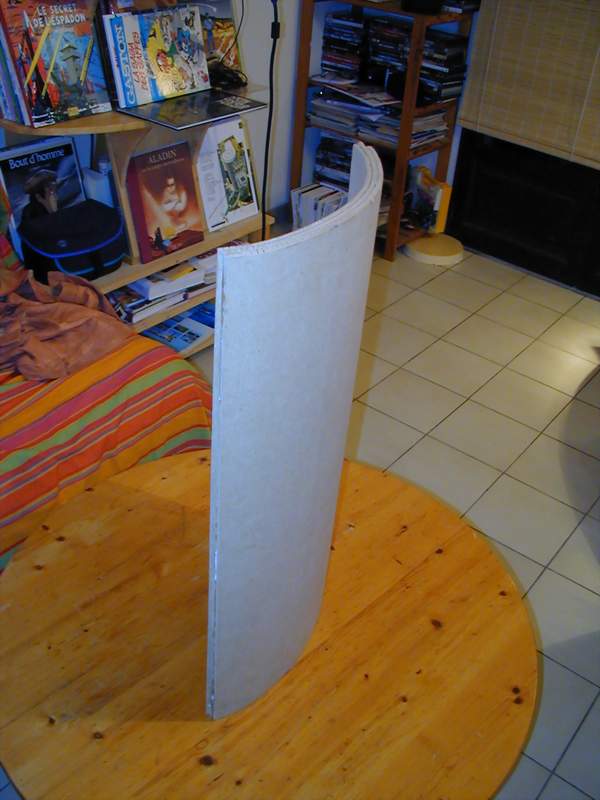

Démoulage.



C'est franchement bien

Beau taff

Dagda

le bourrin
j'en veux aussi des comme ca quand je vois les réalisations de sonus faber mon clavier est souvent rempli de bave apres

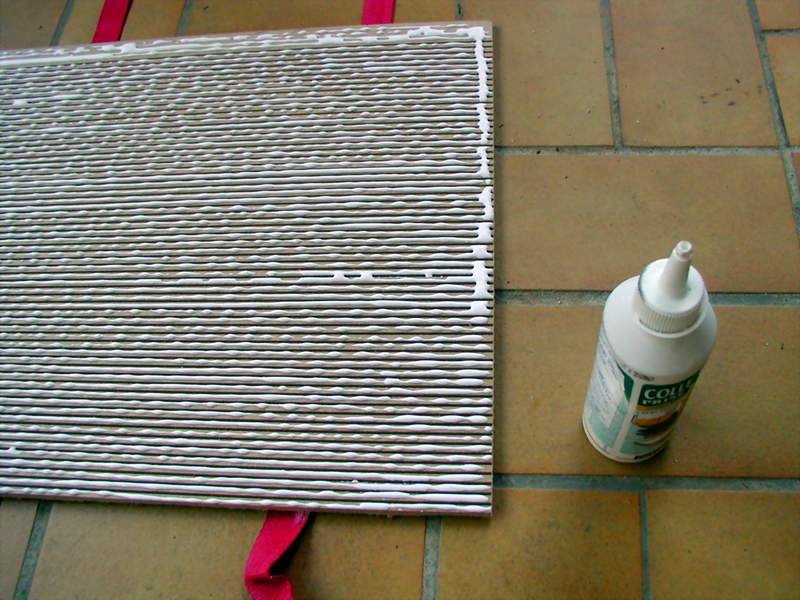

Bourrin oui! Rien que le collage des lignes m'a pris 3 heures, soit plus d'un litre de colle à bois à poser avec une précision de 3 millimètre sur une ligne de ... 300 mètres de long! De là à comparer la gamme Falcon à un sonus je n'irais pas jusque là, et je n'ai pas le matériel pour faire une finition exemplaire. Je recherche juste le meilleur compromis rapport qualité/prix/design.

.. et surprise, ce ne seront pas deux mais 4 enceintes, deux grandes ( 65cm ) et deux petites ( 25cm )!! J'ai profité du moule pour mouler les petites parois avec les 30 cm de chutes restantes du MDF strié. On verra plus tard ce que je peux en faire!




tu m'en fais?

nonnnnnn, j'veux plus collleeeeerrrrrr

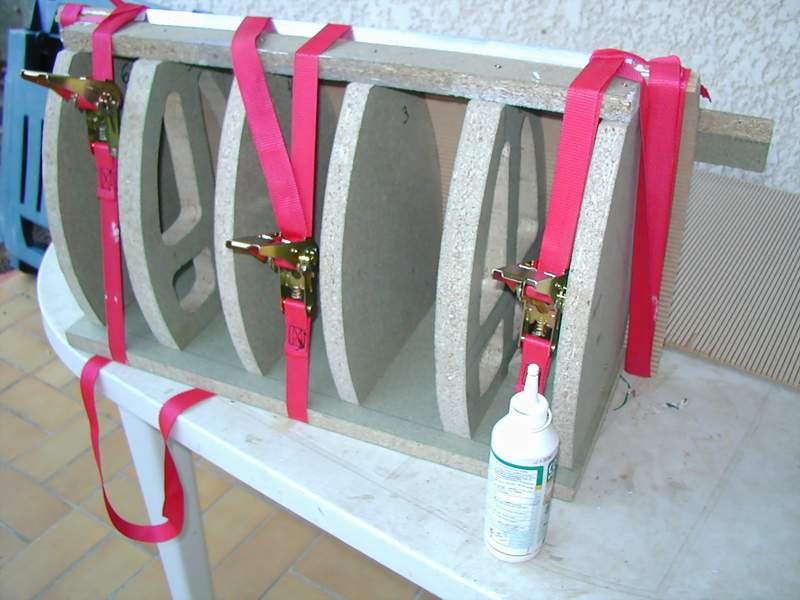

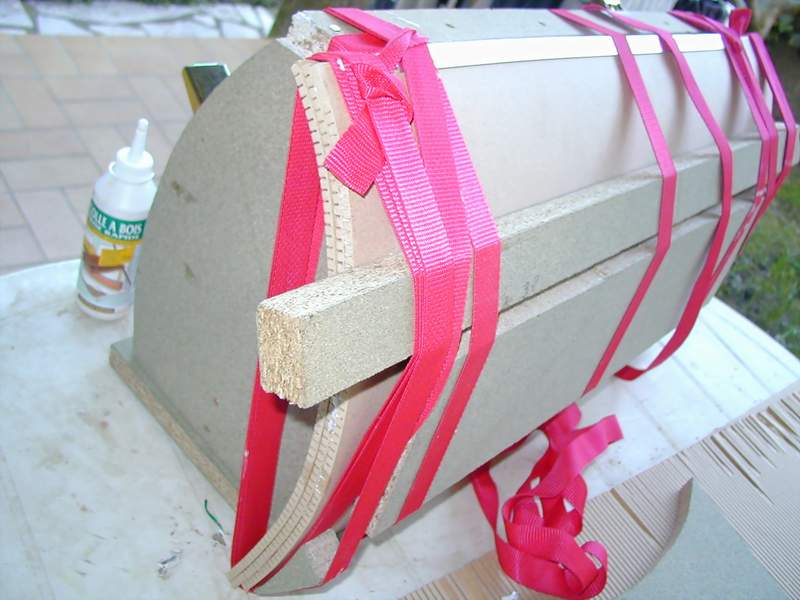

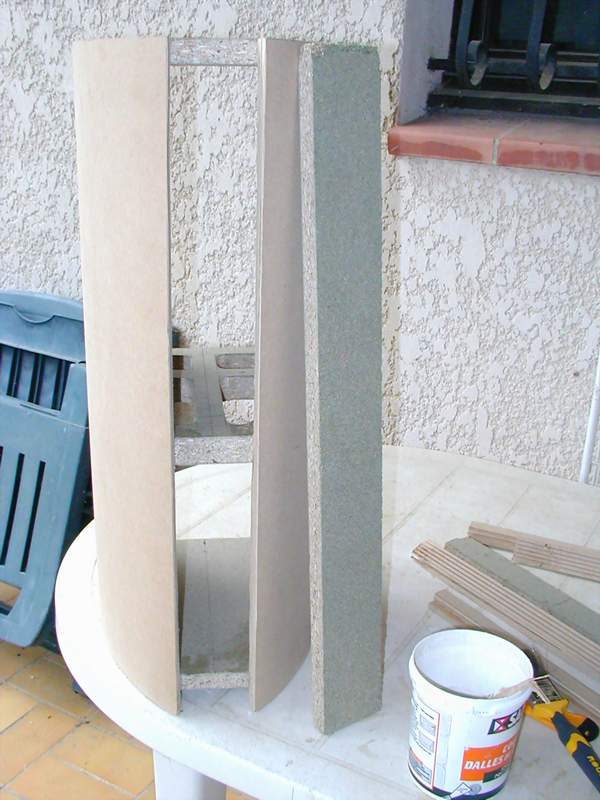

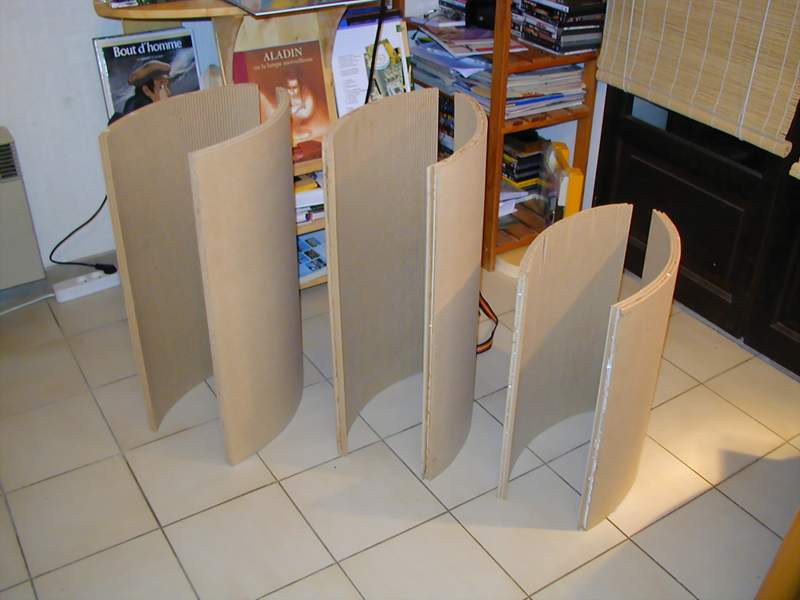

Premier collage des parois latérales sur les trois formes en orgive. La facade avant est provisoire, elle sert juste à bien positionner le squelette. Une fois enlevée ca me permettra également de travailler plus facilement l'intérieur pour placer les plaques de bitume, la mousse, etc..


si tu veux je peux t'aider

Un truc que je vais utiliser pour mon caisson et peut etre pour les enceintes ...



C'est assez dense, ca fait une epaisseur d'environ 1 / 2mm et ca permet de rendre parfaitement etanche l'enceinte ... et ca seche en 24h.

Dagda

Joli boulot froggy
J'ai hate de voir le resulta
tien c des bidon bien connu ça lol j'ai utilisé les meme pour faire mes enceintes (sono) c bien pratique et tres efficace.

Moi aussi j'ai hâte de finir, y en a marre de la sciure de bois dans le salon!!

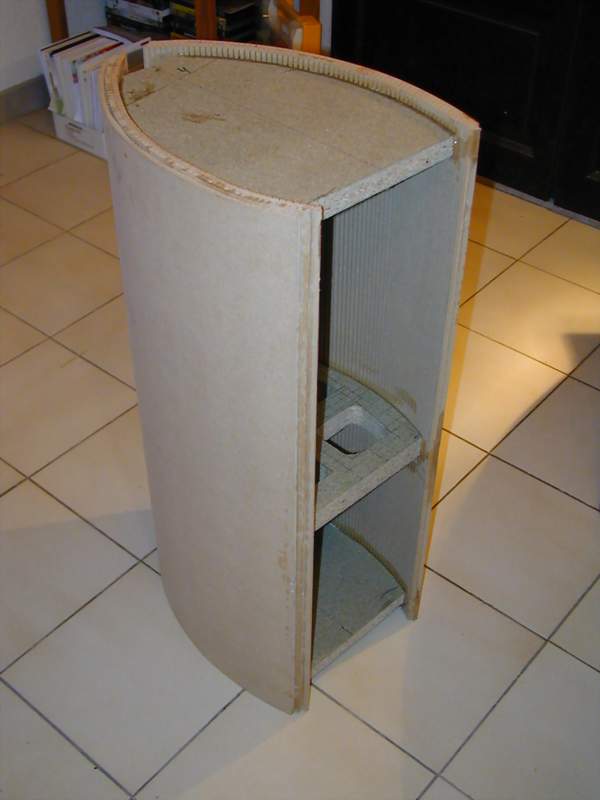

Premier démoulage, demain j'attaque le deuxième. Le gros de la première enceinte est fait: il ne reste plus qu'à découper les bords qui dépassent, préparer la facade avant. Seul dernier point délicat: la poutre arrière à faconner en forme de pointe. Je ne suis pas encore fixé sur la méthode..



Pour la finition intérieure je penche plutôt pour les plaques de goudron, ca pue moins..

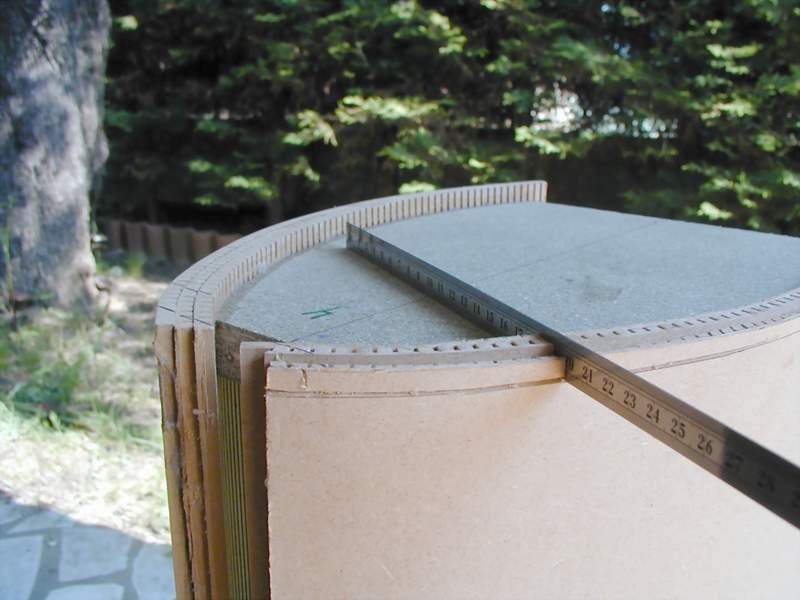

La suite: découpage et finition du haut de l'enceinte. Quelques encoches me permettent de tracer avec précision la ligne de découpe.


J'ai découpé et fignolé la pointe de l'enceinte ainsi que la pièce de derrière qui va s'y emboiter.


J'ai préparé une mixture à base de sciure et colle à bois, ca servira à boucher les interstices. Décidément: moins les découpes sont précises et plus il faut un max de colle!

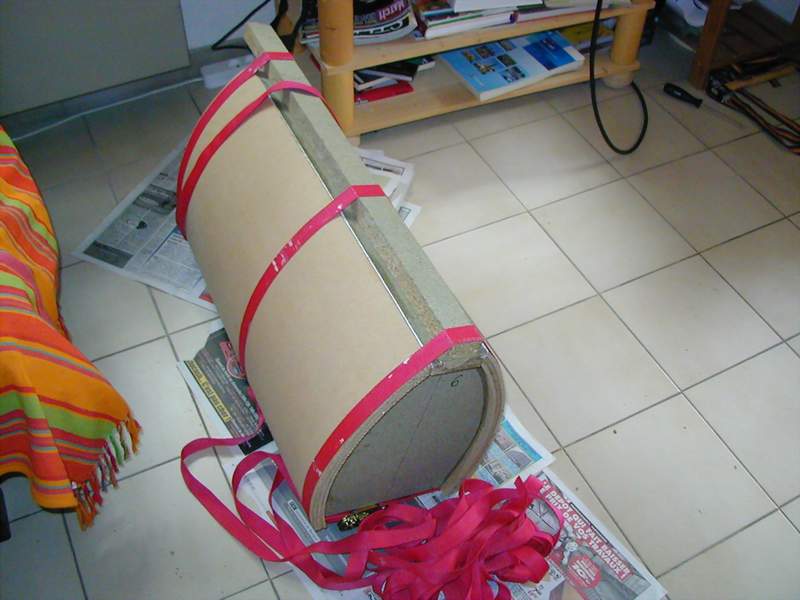

Encollage de la paroi arrière: les sangles sont trop géniales!

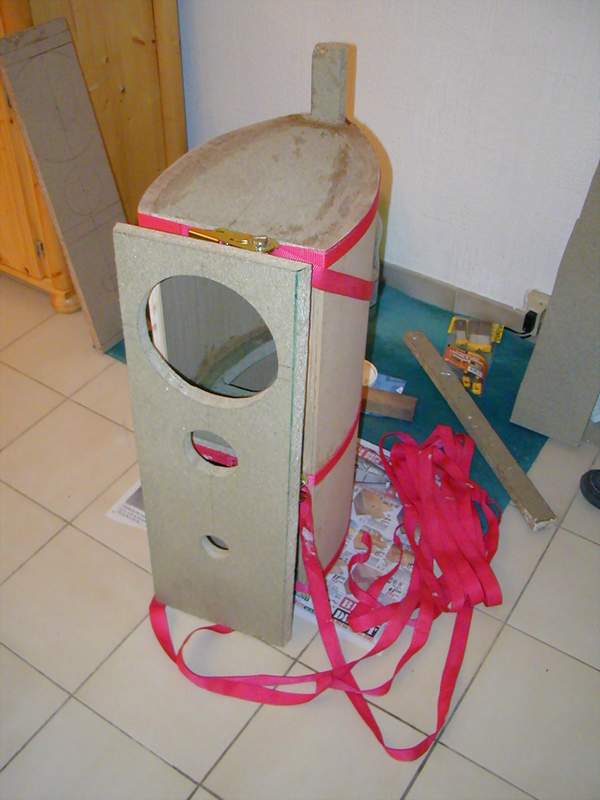

J'ai même eu le temps de préparer la facade avant. Demain je sens que je vais faire ma première écoute



question con , pkoi n'as tu pas utiliser du mdf ? l'agglo n'est pas terrible pour la sonoriter de l'ençiente :s

le multiplis ou le MDF offre une meilleure rigiditer !!

enfin c fait c fait hein

pour le choix de l'agglo ou du mdf tout depend de l'ouie de chacun , je sais qu'on m'avait dit que des gens preferait l'agglo et d'autres le MDF bref on peu pas savoir temp qu'on a pas tester

bha l'ouie oui mais non , l'agglo sous charge il se compresse et se decompresse et cree donc une vibration parasite , il faut que la caisse soit la plus rigide possible pour avoir un son le plus preçis possible c'est infime mais si tu fait des bonne ençeinte et que tu as l'oreille le son serat plus preçis avec des materiaux dense tel que le mdf qu'avec de l'agglo le son sera plus mou et flou avec une impression de trainee sur le signal musical !

je ne suis pas un puriste du son hifi , je suis dans la sono et le studio et les ençiente que j'ai ne sont pas en agglo mais en mdf ou bois "marin"  multiplex , et aillant deja construis pas mal de caisse autant sono que studio et aussi en hifimobile , je peut te dire que l'agglo c pas le top , on trouve ça dans les hp bas de gamme genre chaine hifi et hp de sono low cost genre boost et co en studio j'ai meme un jour fait une paire de hp equiper en dynaudio avec une caisse en  .. beton armer !!! a la demande du client d'une caisse la plus rigide possible mais la les hp sont integrer au mur du studio le resultat est epoustouflant de preçision !

mais soit ce n'etait juste qu'un remarque pas une critique

hmmm a ce que je vois t'a de l'experience la dedans , donc je ne dirais plus rien ^^
Sinon en ce qui concerne des HP avec des caisse en béton armé j'ai déja vu ca et c'est impressionnant a voir      malheureusement je n'ai jamais pu ecouter une telle installation

Ben en fait la raison est simple, j'ai l'habitude de récupérer des chutes au bricomachin du coin et il y a un plus grand choix de chutes en agglo qu'en MDF et ca fait trois mois que j'ai pas vu de chute exploitable en MDF. De plus sur les forum les gens ne sont pas toujours d'accord entre eux pour ce qui concerne la qualité du son ( http://www.homecinema-fr.com/forum [...] sc&start=0 ). Mais c'est vrai que les gens préférent en général utiliser le MDF pour des raison de facilité d'usinage, ca fait des découpes plus propres. Maintenant je n'ai jamais lu que l'agglo était rédhibitoire pour la qualité, j'avais des DAVIS en agglo qui étaient très bien. A noter aussi que dans mon caisson j'ai les deux: les parois galbées sont en MDF striées, les autres cotés sont en agglo d'extérieur. Perso je trouve aussi que la poussière faite par le MDF est plus irritante que celle de l'aglo car plus fine!! Masque conseillé donc.

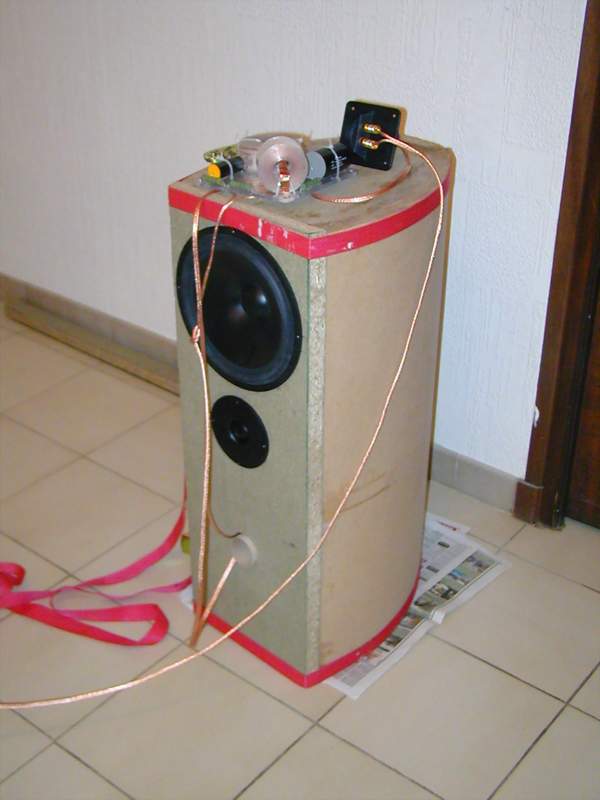

a-i-é, on est demain depuis deux heures déjà et j'ai craqué. Premiers tests: ca fonctionne!!

à noter le très élégant évent taillé à la hache dans un rouleau de PQ


si tu as recu gratos le bois ok bonne affaire ^^  tu peut alors renforçer avec des tasseaux les partie interne de la caisse qui sont les plus grande  , eventuelement goudronner l'interieur pour rigidifier le bois

et oui les hp en beton armer c assez impressionnant , et ça prend quand meme pas mal de temp a realiser  car il faut faire un moule en bois pour couler le beton ( le beton doit etre tres liquide et tres homogene , une fois couler il faut faire "vibrer" le moule pour que le beton se mette bien partout et eviter les "bulle"  , il y as le gars de royal deviçe qui a fait son "sub" encastrer dans sont sol de sa cave  il sajit de deux "horn" equiper de 8 HP 15" par coter ça doit degager grave , tres grave ^^

si ça interesse je vais installer mes sub avec un systeme du meme genre ou les hp seront dans la cave et les sortie des horn seront au sol du salon/HC  afin de prendre le moins de plaçe possible , seul truc y auras que 2 hp de 30CM  ^^ mais c'est pas pour tout de suite le salon n'est encore que a l'etat de "grange" pour le moment ^^

pour l'event le carton est souvent utiliser pour realiser les event , j'ai chez moi des tube en carton speçiale event "sur mesure"  il sont assez epais et se coupe aisement , ça permet de gagner en poid de l'ençiente ( JBL fait ses event de moniteur studio en "carton"   )

J'ai une idée pour améliorer les parois galbée en MDF strié. L'idée c'est d'alourdir/amortir le caisson en introduisant du ciment sec dans les deux rangées de stries internes, ou alors y couler du goudron liquide. J'ai acheté du goudron semi-épais hier, ca me semble assez liquide pour couler dans les interstices. En parlant de goudron, ca me parait beaucoup de mettre 2mm sur la paroi interne, j'ai fait un test ce matin le gourdon que j'ai acheté hier me parait trop liquide, ou alors il faut y mettre 5 couches!

mmmhhhh..... la bonne odeur de pétrole :-))

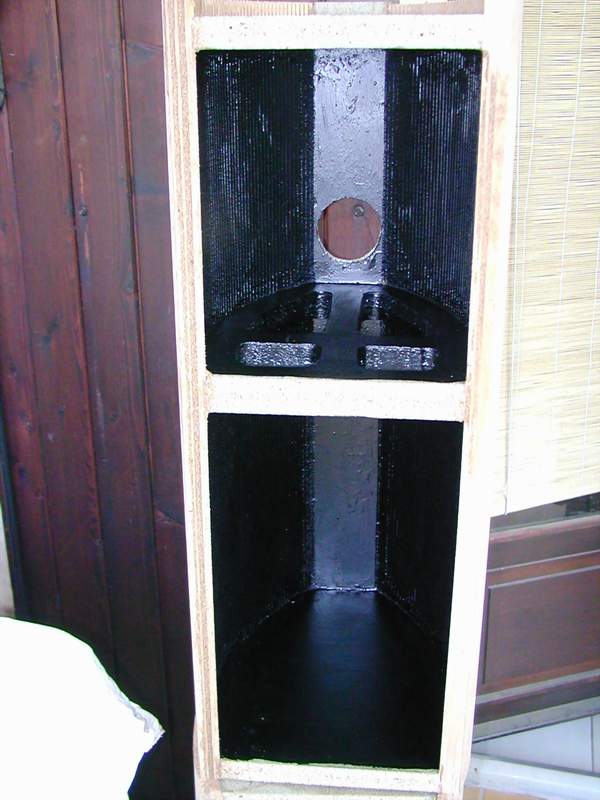

Bitumage de la première enceinte.


ouaip, ca pue un max comme prévu. Snif snif, le caisson va être en quarantaine pendant quelque temps   .
