Reprise du message précédent :
ouais ouais.. ca je l'ai lu.. mais se que je voulais c'tait de savoir comment tu as solidarisé ta tige avec le bout du potar... c'est la tige fileté exterieure qui se visse sur la tige fileté d'un potar?

et sinon pour le reste? et sinon toi qui a eu entre les mains des kits chipamp, tu sais se que c'est SG et OG sur ce montage? ICI

je te demande ca car je voudrai refaire des pcb comme chipamp un peu et aussi mettre plusieur potars emboités...merci

j'ai simplement pincé fortement la tige avec une pince. Ca ne tient pas à 100% mais c'est suffisant dans le cadre d'une utilisation "normale". Evidemment si on force un peu ca a tendance à tourner dans le vide.

ok merci...


• sinon tu te rappelles si les circuits sont simple ou double face?
• et combien y font en dimension a peut pres?

• Sinon, tu as ajouté des trucs sur ton ampli depuis la derniere photo? grilles? peinture alu? ou autre?

@+

aceditnanar

- la plaque est double face, environ 3cmx8cm
- non, il me reste effectivement les grilles à acheter + peinture couleur alu.

salut froggy...
cet ampli fonctionne toujours aussi bien? t'as pu resoudre ton pb de basse avec ta modif de caisson? ou le circuit de multiplexage?
Sinon, je voulais savoir si tu as une carte de redressement du courant (avec les diode MUR860) avant chaque carte ampli... Merci

oui l'ampli marche impec. Les modifications du caisson ne sont pas encore finies, mais je peux déjà dire qu'il y a beaucoup moins de vibrations parasites :-) . Pour la sortie LFE rien de neuf, j'utilise toujours le signal de la voie centrale. Enfin j'utilise effectivement une carte de redressement par voie, donc 6 cartes..

Petit up: j'ai commandé ( enfin ) les grilles pour parfaire la finition. Reste la peinture alu...

cool l'avancé...
vivement le temps des tofs

.. promis, dès réception colis.

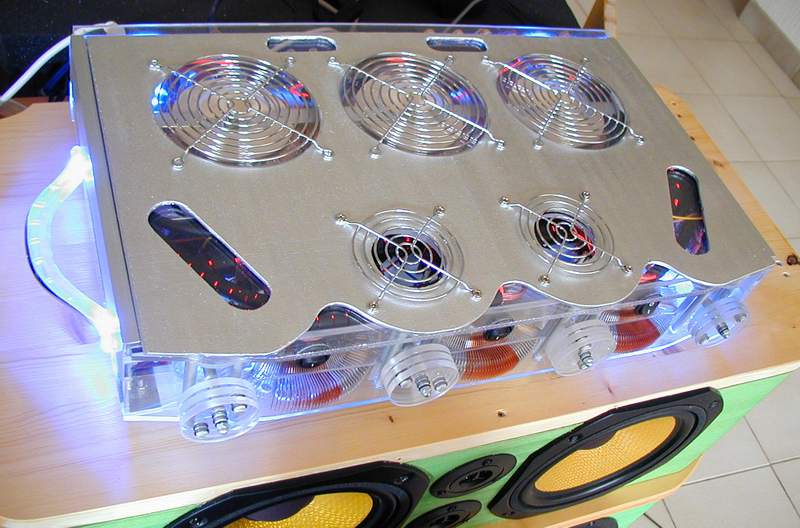

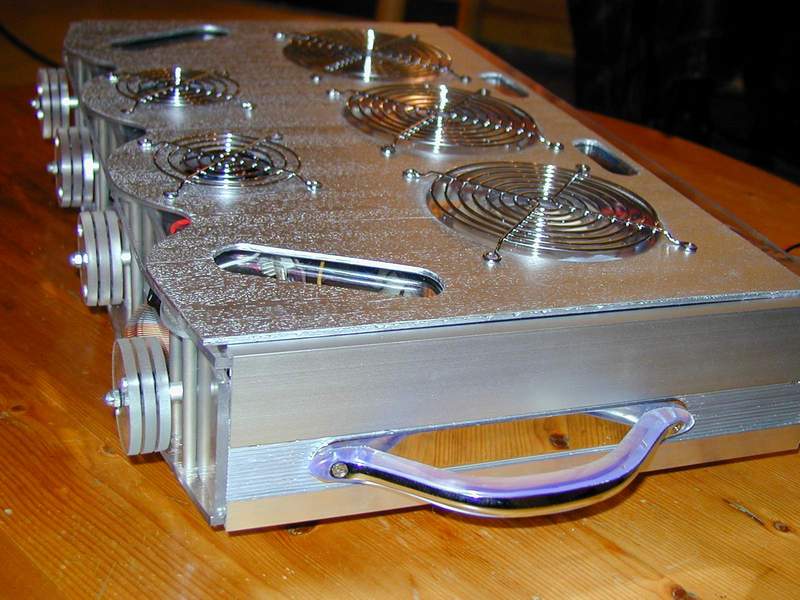

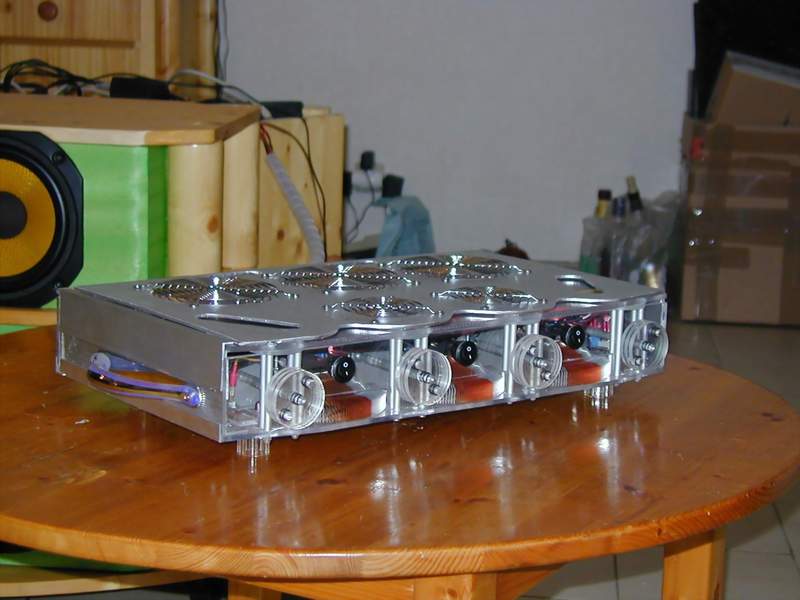

... Suite et fin, le projet aura mis un an!!. J'ai colorié le placage bois en gris chromé-métalisé et rajouté les grillages.






miammmmmmmmmmm

super froggy!!!!!

Whaa il a un look d'enfer, chuis sur que si tu dis pas que c'est un ampli ceux qui voient ça doivent partir en conjectures pendant des heures

Oui, c'est comme le reste d'ailleurs, on me dit souvent que je suis un grand

Superbe !!!
et allumé ?

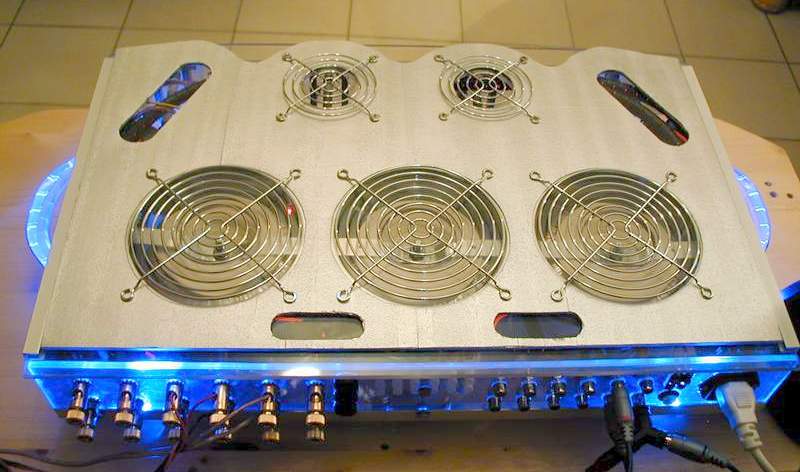

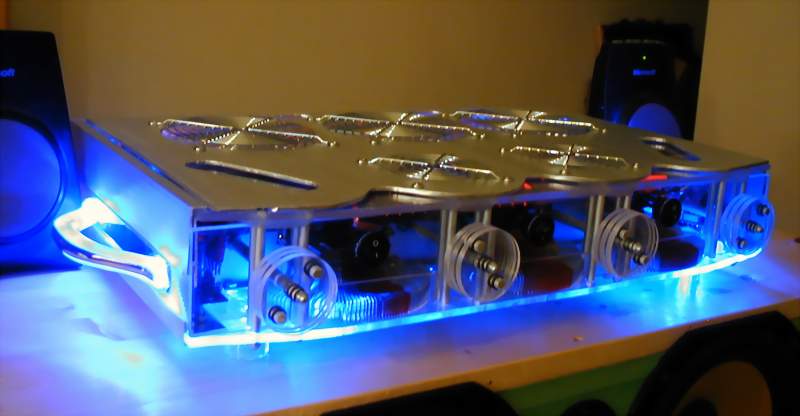

voilà..





Les photos sont ternes, je vais essayer de faire mieux en plein jour.

Gros détarrage de post: je viens de faire un test comparatif entre mon GC6.0 et mon vieux ONKIO DS650, vu que je vais offrir ce dernier à mes parents.


Je trouve mon GC globalement plus agréable à l'écoute, les aigus sont plus aérées et précis. L'onkio est plus puissant et avec les réglages par défaut basse/aigus il y a plus de basses. On peut supposer que l'onkio filtre dans tous les cas le signal ( pas de fonction direct sound ) ce qui n'est pas le cas du GC. Avantage donc au GC pour ce qui est de la fidélité de restitution à volume raisonnable.

Je n'ai pas trop testé à très fort volume, de toute façon ce n'est pas mon façon découter. Je suis agréablement surpris et content d'avoir fait un système DIY qui rivalise en qualité avec un appareil du commerce , et qui plus est un peu moins volumineux. Il faut dire que le GC est bien rempli... alors que l'onkio est relativement vide.
PS: désolé de poster un plusieurs fois, c'est à cause de ma liaison ADSL pourrie...peut pas faire autrement

bravo! je le trouve trés bo et original encore bravo pour le boulot et le look final. Un ampli comme nul autre pareil comme je voudrai en avoir fait.

quel est la difference entre le kits LM3875 et le kits LM3886 dont tu parle au debut ?
sinon, il y a combien de kits dans ton ampli ?

Et aussi, ou est-ce que tu met les potentiometres ?? et le composant que tu refroidit, c'est le circuit imprimé ?

le LM3886 offre plus de puissance que le 3875. Comme l'indique le titre j'ai 6 kits en tout ( ou trois kits stéréo si tu préfères ) .  Le potentiomètre est en entrée du kit pour atténuer le signal. La doc indique comment faire, et le RAD refroidit le LM!!

Le LM, c'est le CI, en entrée, c'est a dire juste apres les prises rca ?Mais la nouvelle doc(celle du LM3886) est moins complette que celle du LM3875.

réponse en page 3 de ce topic pour le câblage du potentiomètre!! je te conseille de lire quelques topics de réalisation de gainclone, ici ou sur hcfr, tu trouvera tout seul les réponses à la plupart des questions que tu te pose. Enfin le câblage du potentiomètre est très bien documenté en page 14 sur la manuel de réalisation de chipamp. Si tu n'arrives pas à l'interpréter je te conseille de te faire aider par quelqu'un qui s'y connait. Attention aussi au 220V, ca peut être mortel.

http://www.chipamp.com/docs/lm3886-manual.pdf

OK, merci, mais tu a 12 prises rca, donc 12 entrées , mais tu n'a "que" 3 ampli stereo, donc normalement 6 entrées, a quois sont cannectés les 6 autres ?

et tu a 4 potentiometres pour 3 kits, comment ca se fait ?

et, pour quelle utilisation l'a tu construit ??

bonnes remarques . Les 12 prises RCA... c'est effectivement une erreur de conception, je m'en suis rendu compte quant j'avais fini de percer les trous, j'ai quant même placé les 6 RCA en trop, ca peut toujours servir le jour ou je veux brancher plusieurs sources, moyennant un commutateur de source à rajouter.. Donc en résumé que 6 RCA réellement utilisés.

les 4 potentiomètre:
- 1 potentiomètre simple pour 1 LM3875 ( centrale )
- 1 potentiomètre simple pour 1 LM3875 ( non utilisé pour l'instant, peut-être une future centrale arrière? )
- 1 potentiomètre double pour 2 LM3886, les voies principales
- 1 potentiomètre double pour 2 LM3886, les voies arrières

Utilisation en HC et en HI-FI, avec un PC comme seule source

Mais pourquois controle tu les sons séparéments ?
et pourquois a tu plusieurs kits différents ?

Et si on compare cet ampli a celui dont je parlait a propos du 5.1, lequel serait de meilleur qualitée ?


1) Les potentiomètres simples et doubles sont plus faciles à trouver que les sixtuples!!
2) c'est facile à mettre en oeuvre, et cette config permet de régler l'équilibre avant-arrière tout en maintenant les voies gauches et droites identiques, ce qui est idéal dans mon cas car le canapé est situé au milieu

J'ai réalisé le truc en deux fois et pour la deuxième commande chipamp ne faisaient plus les 3875, j'ai donc opté pour le lm3886 et c'est pas plus mal pour avoir un peu plus de puissance.

En comparaison avec un intégré du commerce 5.1 voir mon comparatif avec l'onkio dans ce topic, le tien je ne connais pas

super l'ampli bravo froggy

Merci, super ampli au fait.
Mais c'est quois le truc creative, j'ai pas trouvé les references, et a quois ca sers ?

tu as fais une lecture très légère de mon post . Voir page 1 Creative DDTS-100

et c'est moi qui l'est pas eu encore trop le temps de le tester.. jusqte 2 3 fois... ben c'est sympa


oui,desolé, mais a quois ca sers ?

c'est un preampli... ca transforme un signal spdif par exemple (entrée optique ou coaxial sur un seul cable) en signaux pour l'entrée de l'ampli... ca permet aussi de transformer du stereo en 5 6 7 voies...

ca sert a regler le volume aussi etc....

c'est un preampli en somme...

et ca détecte le dolby et le dts par exeemple ?

oui les 2 formats sont décodés

mais c'est pas deja un ampli ?
